電源箱布線要求
文章來源：www.ah-fd.com作者：海灣消防公司人氣：1410日期：2019-05-02 15:08:47
海灣GST-DY-050電源箱結構特征、安裝與布線：

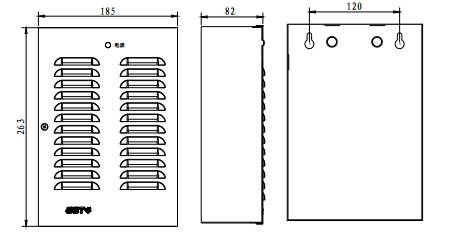

GST-DY-050電源箱外形示意圖如下圖所示。
本電源箱采用壁掛式結構安裝，其接線板外接端子示意圖如下圖：
其中：
L、PG、N：交流220V電源端子(PG為機殼保護地線端子)；
+24V、GND：DC27V輸出端子；
COM、NC：故障觸點端子；
BAT-、+：備電端子。
布線要求：DC27V電源輸出線采用RV1.5的電纜線?！ ?/p>
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.ah-fd.com/
