海灣消防電話插孔GST-LD-8312布線要求
文章來源：www.ah-fd.com作者：海灣消防公司人氣：1561日期：2019-05-02 15:05:50
海灣GST-LD-8312消防電話插孔安裝與布線：
電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺絲將電話插孔安裝在86H50型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板。
布線：
TL1、TL2：消防電話線，與GST-LD-8304連接端子。端子XT1電話線輸入端，端子XT2電話線輸出端，接下一個電話插孔，最末端電話插孔XT2接線端子接4.7K歐姆電阻。
布線要求：TL1、TL2采用截面積大于等于1.0平方的阻燃RVVP屏蔽線。

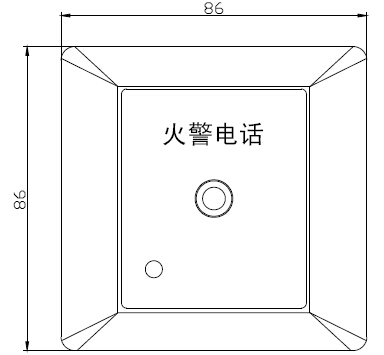

海灣GST-LD-8312消防電話插孔外形尺寸及結構示意圖如圖

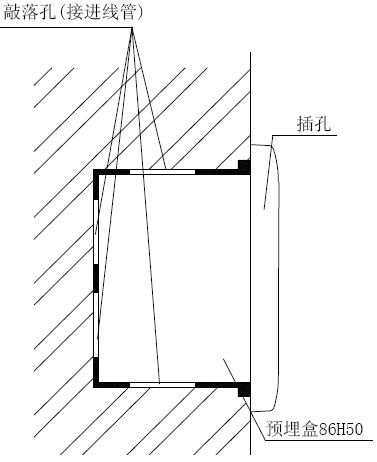

電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插孔安裝在86H50 型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板，安裝方式如圖所示：
電話插孔對外端子示意圖如圖所示：
其中：
TL1、TL2：消防電話線，與GST-LD-8304 連接的端子。端子XT1 電話線輸入端，端子XT2 電話線輸出端，接下一個電話插孔，最末端電話插孔XT2 接線端子接4.7kΩ終端電阻布線要求：TL1、TL2 采用截面積≥1.0mm2 的阻燃RVVP 屏蔽線。
