海灣DH-GSTN5300/7剩余電流式電氣火災監控探測器

文章來源：www.ah-fd.com作者：海灣消防公司人氣：1859日期：2019-05-02 09:40:50

一、海灣DH-GSTN5300/7型剩余電流式電氣火災監控探測器產品概述

　　DH-GSTN5300/7剩余電流式電氣火災監控探測器為分體式單路探測器，與海灣的GST-DH9000電氣火災監控設備等構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。
DH-GSTN5300/7探測器由信號處理模塊和剩余電流傳感器兩部分構成，其中信號處理模塊可面板嵌入式安裝也可導軌安裝。剩余電流傳感器為閉口圓孔型。

二、海灣DH-GSTN5300/7剩余電流式電氣火災監控探測器產品規格

表1

型號	DH-GSTN5300/7
工作電壓	總線24V，無極性
工作電流	＜DC3mA
剩余電流報警設定值	DH-GSTN5300/7/ 50mA到1000mA(步進1mA)
主回路	電流0A~2000A多種規格可選，電壓＜AC660V
報警響應時間	≤30s
輸出觸點容量	2A/30VDC
使用環境	溫度：-10℃~+60℃相對濕度≤95%，不凝露海拔小于3000m
外殼防護等級	IP30
總線通信	地址采用電子編碼器編碼方式，占1個編碼點((1~242)
殼體材料和顏色	信號處理模塊：阻燃ABSPANTONECOOLGRAY10C；傳感器：ABS，象牙白
外形尺寸	信號處理模塊：144mm×96mm×46mm
傳感器	參見表2
執行標準	GB14287.2-2005

表2

傳感器型號	最大主回路電流	穿線孔徑	外形尺寸	安裝尺寸	安裝螺紋規格	說明
GSTZCT-7	250A	閉口、圓孔Φ75	W:118 H:147 D:45	M:82 N:75 L:7	M5	適用電纜

三、海灣DH-GSTN5300/7剩余電流式電氣火災監控探測器特點

　　●探測器為分體式結構，外置剩余電流傳感器，布線簡便；

　　●傳感器的靈敏度高，線性度好，運行可靠，安裝方便；報警設定值可以從50mA到1000mA間設置，設置精度為1mA；

　　●液晶顯示：可顯示當前剩余電流值、報警設定值和地址，直觀方便；

　　●按鍵操作：可按鍵設置，亦可通過電子編碼器或電氣火災監控設備實現地址編碼和報警剩余電流值的設置，簡單易行，便于工程調試和維護；

　　●探測器由電氣火災監控設備的數字化通信總線供電且無極性連接、無需另接220V或24V電源，簡單方便；

　　●信號處理模塊體積小巧，可實現導軌安裝和面板安裝。

四、DH-GSTN5300/7探測器外形示意圖

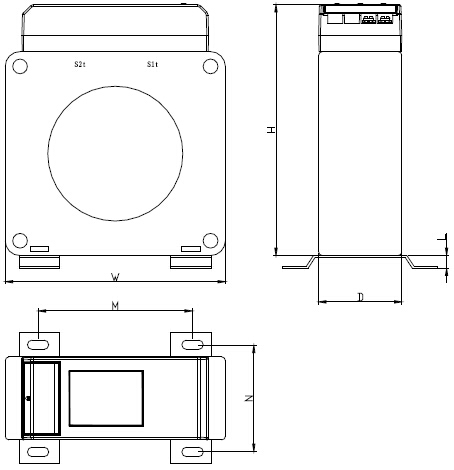

DH-GSTN5300/7探測器傳感器外形示意圖

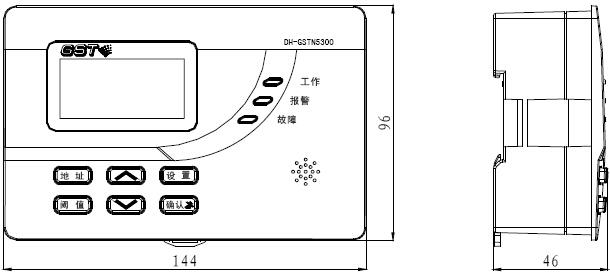

DH-GSTN5300/7探測器信號處理模塊外形示意圖
