海灣GST-LD-8317氣體釋放燈安裝接線示意圖
文章來源：www.ah-fd.com作者：海灣消防公司人氣：2104日期：2020-06-28 04:08:50
GST-LD-8317氣體噴灑指示燈是海灣牌氣體釋放燈，本文將詳細介紹海灣GST-LD-8317外形示意圖、安裝示意圖以及接線示意圖。

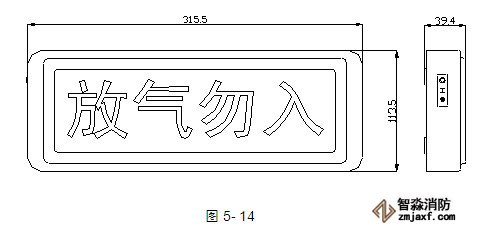

GST-LD-8317噴灑燈外形示意圖如圖5-14所示。

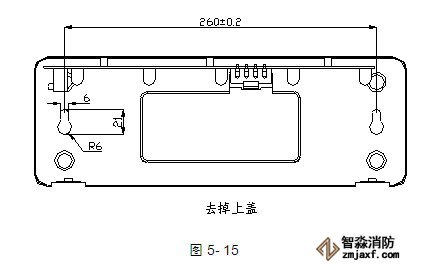

GST-LD-8317噴灑燈安裝方式采用壁掛方式。先安裝兩只M6×60膨脹螺栓，安裝孔距為260mm（見圖5-15），再將噴灑燈接好線，調節好膨脹螺栓的高度，將噴灑燈緊掛在墻上。也可將外殼上蓋打開，把膨脹螺栓的螺母擰緊。
GST-LD-8317噴灑燈端子示意圖如圖5-16所示。
D1、D2：接DC24V，無極性。
Z1、Z2：接控制器兩總線，無極性
布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1。0mm2；電源線D1、D2采用阻燃BV線，截面積≥1。5mm2。
四、GST-LD-8317氣體釋放指示燈應用方法

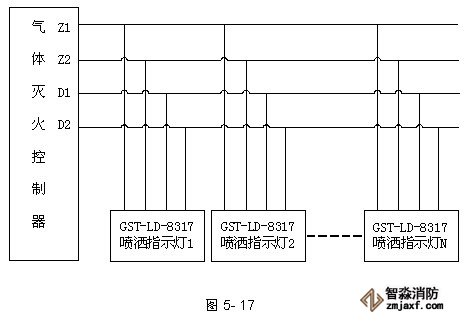

噴灑燈與氣體滅火控制器的總線和電源DC24V相連，實現噴灑噴灑功能。具體連接方法如圖5-17所示。
