漲知識|海灣消防帶您了解新建筑防排煙系統規范
防排煙系統是防煙系統和排煙系統的總稱。防煙系統采用機械加壓送風方式或自然通風方式，防止煙氣進入疏散通道的系統；排煙系統采用機械排煙方式或自然通風方式，將煙氣排至建筑物外的系統。
機械防排煙系統

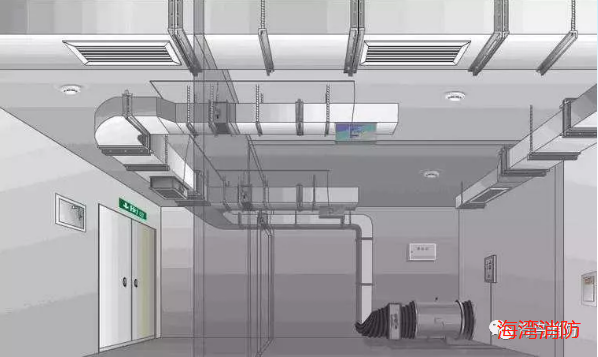

機械防排煙系統，都是由送排風管道、管井、防火閥、門開關設備、送、排風機等設備組成。通常設置在防煙樓梯間及前室（安全性較高的安全出口）、消防電梯前室（滅火救援通道）、避難層（建筑內的安全區域，超過100米的公共建筑才有）。機械排煙系統的排煙量與防煙分區有著直接的關系。
自然防排煙系統
防煙樓梯間前室或合用前室，利用敞開的陽臺、凹廊或前室內不同朝向的可開啟外窗自然排煙時，該樓梯間可不設排煙設施。利用建筑的陽臺、凹廊或在外墻上設置便于開啟的外窗或排煙進行無組織的自然排煙方式。
自然排煙應設于房間的上方，宜設在距頂棚或頂板下800mm以內，其間距以排煙口的下邊緣計。自然進風應設于房間的下方，設于房間凈高的1/2以下。其間距以進風口的上邊緣計。內走道和房間的自然排煙口，至該防煙分區最遠點應在30m以內。自然排煙窗、排煙口中、送風口應設開啟方便、靈活的裝置。
防排煙系統高層建筑的防煙設施可分為機械加壓送風的防煙設施和可開啟外窗的自然排煙設施兩種。高層建筑的排煙設施可分為機械排煙設施和可開啟外窗的自然排煙設施等兩種。
高層建筑
1．對于一類高層建筑和建筑高度超過32m的二類高層建筑的下列部位應設排煙設施：
⑴長度超過20m的內走道；
⑵面積超過100平方米，且經常有人停留或可燃物較多的房間；
⑶高層建筑的中庭和經常有人停留或可燃物較多的地下室。
2．高層建筑的下列部位應設置獨立的機械加壓送風設施：
⑴不具備自然排煙條件的防煙樓梯間，消防電梯間前室或合用前室；
⑵采用自然排煙措施的防煙樓梯間，其不具備自然排煙條件的前室；
⑶封閉避難層（間）；
⑷建筑高度超過50m的一類公共建筑和建筑高度超過100m的居住建筑的防煙樓梯間及其前室、消防電梯前室或合用前室。
地下人防工程
1．人防工程下列部位應設置機械加壓送風防煙設施：
⑴防煙樓梯間及其前室或合用前室；
⑵避難走道的前室；
2．人防工程下列部位應設置機械排煙設施：
⑴建筑面積大于50平方米，且經常有人停留或可燃物較多的房間、大廳和丙、丁類生產車間；
⑵總長度大于20m的疏散走道；
⑶電影放映間、舞臺等。
3．丙、丁、戊類物品庫宜采用密閉防煙措施。
4．自然排煙口的總面積大于該防煙分區面積的2%時，宜采用自然排煙；自然排煙口底部距室內地坪不應小于2m，并應常開或發生火災時能自動開啟。

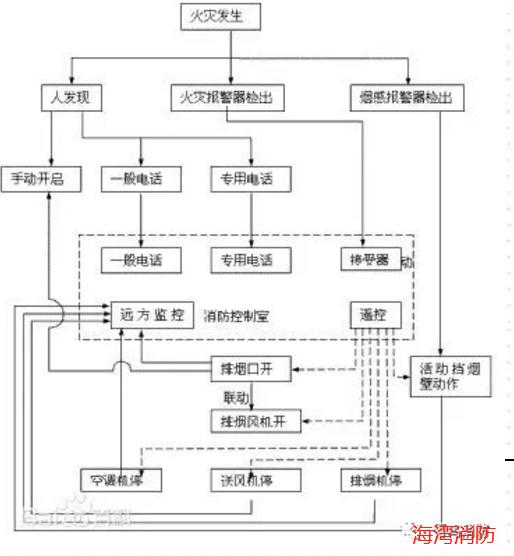

自2018年8月1日起GB51251-2017《建筑防煙排煙系統技術標準》正式實施，防排煙系統應與火災自動報警系統聯動，其聯動控制應符合現行國家標準《火災自動報警系統設計規范》GB50116-2013的有關規定。下面讓我們學習一下新規防排煙系統的聯動控制。
5.1.2加壓送風機的啟動柜應符合下列規定：
1.現場手動啟動；
2.通過火災自動報警系統自動啟動；
3.消防控制室手動啟動；
4.系統中任一常閉加壓送風口開啟時，加壓送風機應能自動啟動；
本條對加壓送風機和常閉加壓送風口的控制方式做出更明確的規定。加壓送風機是送風系統工作的“心臟”，必須具備多種方式可啟動，除接收火災自動報警系統信號聯動啟動外，還應能獨立控制，不受火災自動報警系統故障因素的影響。本條為強制性條文，必須嚴格執行。
5.1.3當防火分區內火災確認后，應能在15s內聯動開啟常閉加壓送風口和加壓送風機，并應符合下列規定：
1.應開啟該防火分區樓梯間的全部加壓送風機；
2.應開啟該防火分區內著火層及其相鄰上下層前室及合用前室的常閉送風口，同時開啟加壓送風機。
5.1.4機械加壓送風系統宜設有測壓裝置及風壓調節措施。
5.1.5消防控制設備應顯示防煙系統的送風機、閥門等設施啟閉狀態。
5.2.2排煙風機、補風機的控制方式應符合下列規定:
1.現場手動啟動；
2.火災自動報警系統自動啟動；
3.消防控制室手動啟動；
4.系統中任一排煙閥或排煙口開啟時，排煙風機、補風機自動啟動；
5.排煙防火閥在280℃時應自行關閉，并應連鎖關閉排煙風機和補風機。
本條對排煙風機及其補風機的控制方式做出了更明確的規定，要求系統風機除就地啟動和火災報警系統聯動啟動外，還應具有消防控制室內直接控制啟動和系統中任一排煙閥（口）開啟后聯動啟動，目的是確保排煙系統不受其他因素的影響，提高系統的可靠性。本條為強制性條文，必須嚴格執行。
5.2.3機械排煙系統中的常閉排煙閥或排煙口應具有火災自動報警系統自動開啟、消防控制室手動開啟和現場手動開啟功能，其開啟信號應與排煙風機聯動。當火災確認后，火災自動報警系統應在15s內聯動開啟相應防煙分區的全部排煙閥、排煙口、排煙風機和補風設施，并應在30s內自動關閉與排煙無關的通風、空調系統。
5.2.4當火災確認后，擔負兩個及以上防煙分區的排煙系統，應僅打開著火防煙分區的排煙閥或排煙口，其他防煙分區的排煙閥或排煙口應呈關閉狀態。
5.2.5活動擋煙垂壁應具有火災自動報警系統自動啟動和現場手動啟動功能，當火災確認后，火災自動報警系統應在15s內聯動相應防煙分區的全部活動擋煙垂壁，60s以內擋煙垂壁應開啟到位。
5.2.6自動排煙窗可采用與火災自動報警系統聯動和溫度釋放裝置聯動的控制方式。當采用與火災自動報警系統自動啟動時，自動排煙窗應在60s內或小于煙氣充滿儲煙倉時間內開啟完畢。帶有溫控功能自動排煙窗，其溫控釋放溫度應大于環境溫度30°C且小于100°C。
5.2.7消防控制設備應顯示排煙系統的排煙風機、補風機、閥門等設施啟閉狀態。海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.ah-fd.com/；海灣服務熱線：18910580194
