排水管穿樓板一定要設套管嗎？
《建筑給水排水及采暖工程施工質量驗收規范》3.3.13條規定“管道穿過墻壁和樓板，應設置金屬或塑料套管”。由于沒有明確是否所有管道都必須強制性執行，使此條文在實際施工過程中爭議較大，尤以PVC排水管最為突出。
排水管穿樓板設套管有什么作用？
通常情況下穿樓板套管主要有以下三種作用：
1、立管管道損壞時，方便維修換管。
2、當防水施工有缺陷時，有套管好補救。
3、解決管道的膨脹、伸縮拉伸變形移位問題。
排水管穿樓板一定要設套管嗎？
《建筑排水硬聚氯乙烯管道工程技術規程》4.1.13規定管道穿越樓層處的施工應符合：
1、管道穿越樓板處為固定支承點時，管道安裝結束應配合土建進行支模，并應采用C20細石混凝土分二次澆搗密實。澆筑結束后，結合找平層或面層施工，在管道周圍應筑成厚度不小于20mm，寬度不小于30mm的阻水圈。
2、管道穿越樓板處為非固定支承時，應加裝金屬或塑料套管，套管內徑可比穿越管外徑大10~20mm，套管高出地面不得小于50mm。
故此，PVC排水管穿越樓板時施工有設置和不設置套管兩種做法。標準圖集《衛生設備安裝工程》（05S1）之（PVC-U管道穿樓板、屋面板）做法也分設置和不設置套管兩種做法：
圖集做法
我們回過來看看套管的作用，主要是防滲漏、防伸縮變形的功能，而現在施工規范規定每4m加裝一伸縮節（通常每層一個），這樣伸縮變形的問題也就不存在了，剩下只需要能夠把滲漏問題解決了，設不設置套管就自行決定。
排水管穿樓板的兩種防滲漏做法
對于設置或不設置套管，根據技術規程和圖集做法并結合實際總結，分別有兩種防滲漏做法（管道安裝完畢并經通球、通水試驗后，方可進行）。

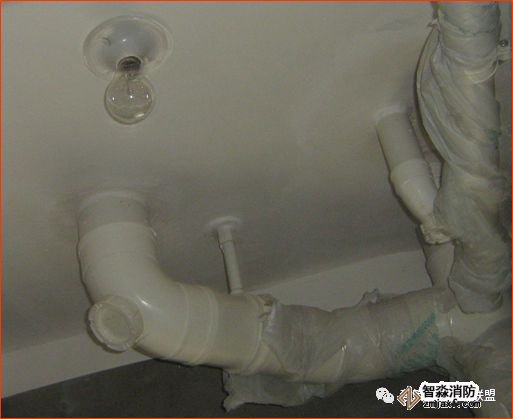

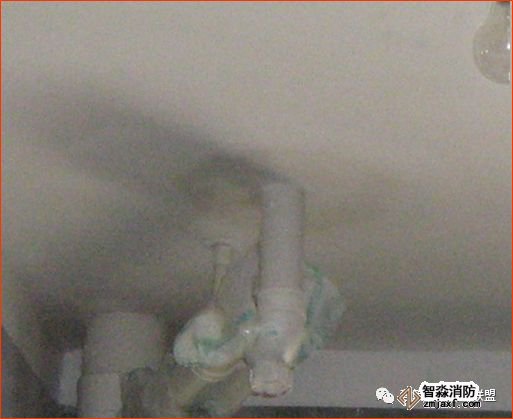

最終目的是要防圖示滲漏通病
? 第一種方法（穿樓面不設置套管）

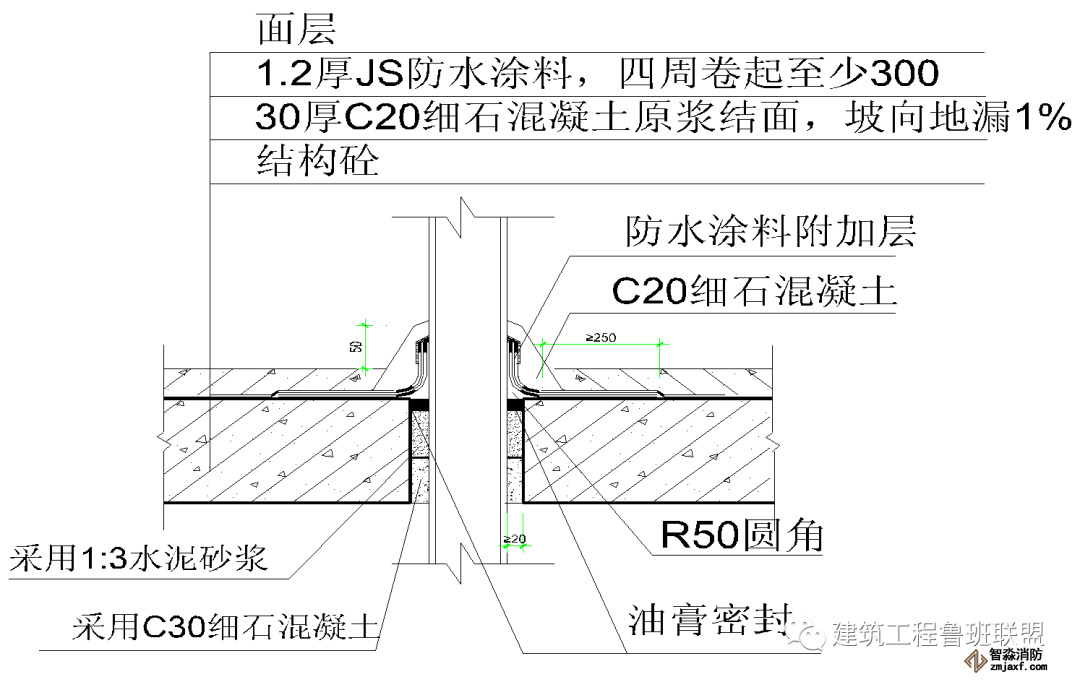

在結構施工階段先采用木殼子等方式預留孔洞，待管道安裝到位后予以封堵。封堵之前將孔洞清洗干凈，并對管道本身做適當處理：①管外壁打毛或涂抹膠水，滾上沙子；②或采用成品塑料止水環（此環跟管徑配套，剛好箍住管的外壁）直接安裝在管外壁上。
用1:2.5防水水泥砂漿分層嵌填，在穿樓板預留洞口或在樓板鉆開的孔內采用二次澆筑細石砼【若PVC管上設止水環則應在第一次澆注2/3H（樓板厚度）細石砼后滑至細石砼面上，然后再進行第二次澆注1/3細石砼，將此環埋在樓板內】。堵洞時要求用鋼筋棍將砼振搗密實。然后在管道周圍做水泥砂漿阻水圈，間隙處涂以防水油膏則更為可靠，如下圖。

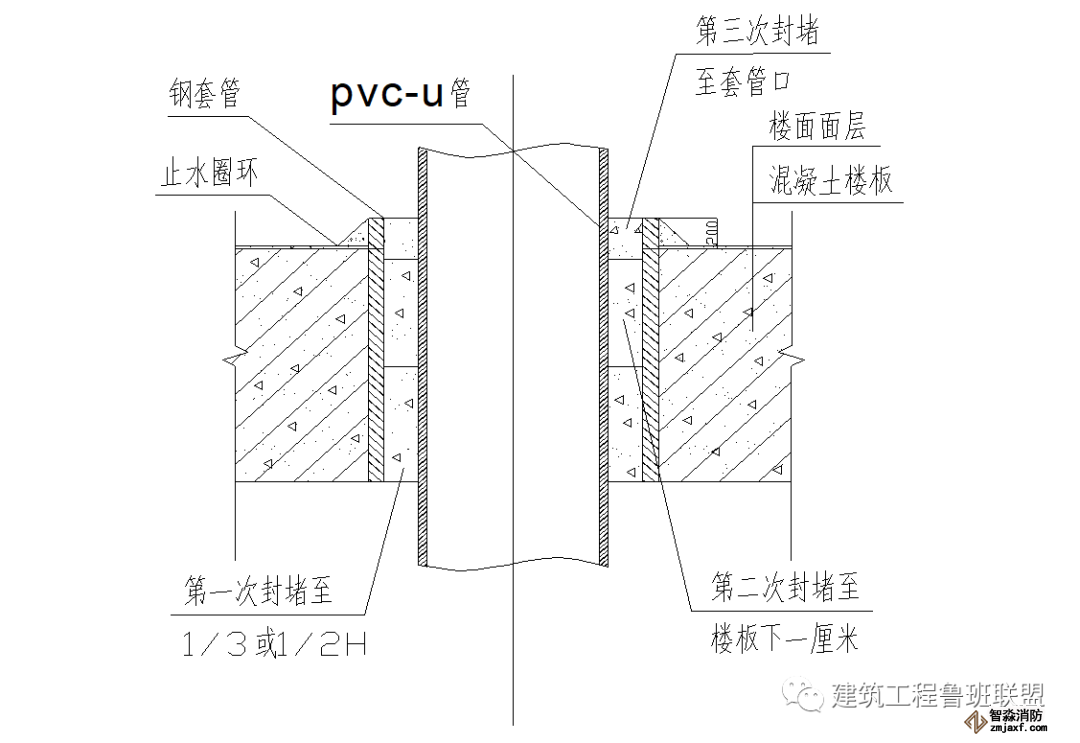

? 第二種方法（穿樓面設置剛性防水套管）
樓板管道安裝鋼套管后應高出完成面20mm，封堵方法基本和上面無套管的封堵方法一樣，只是最后要封堵至管口平，并做止水圈環）；也可采用套管與PVC-U管之間縫隙下部分用瀝青麻絲（或石棉繩）嵌實，上部分用聚氨脂堵嚴的方法。最后涂以防水油膏則更為可靠。如下圖。
以上兩種做法空隙補好后須做養水試驗，在衛生間時還須做第2次養水試驗（防水做好后），滿足功能要求。
【附】成品止水節套管及預留洞封堵模板
當前，成品止水節套管及封堵模板作為新型施工工藝，已經應用較廣，大家可以嘗試采用。

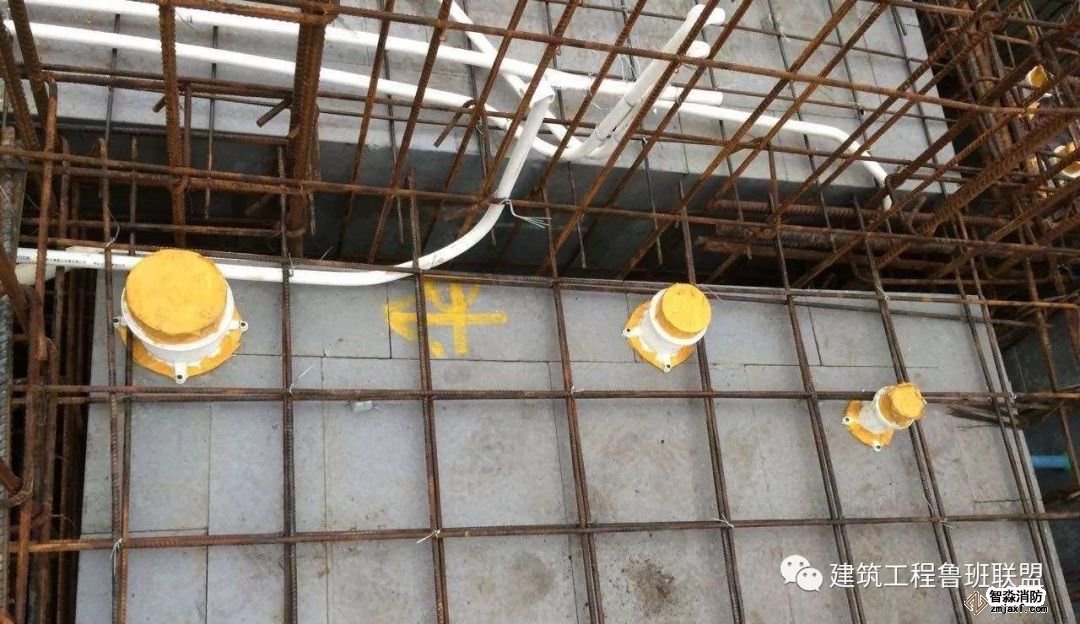

? 成品止水節套管
① 塑料防水套管翼環（止水片）的作用增加了與樓板接觸密實度，降低了漏水、滲水的概率。
② 塑料防水套管前期預埋定位尺寸要精準，否則會影響排水管的安裝。
③ 預埋時一定要固定牢靠、用釘子將套管的四角釘牢，防止在混凝土澆筑時套管位移影響尺寸的精準度。
④ 套管預埋后，露出混凝土地面的部分需細混凝土或水泥砂漿作保護圈，以免造成破損。

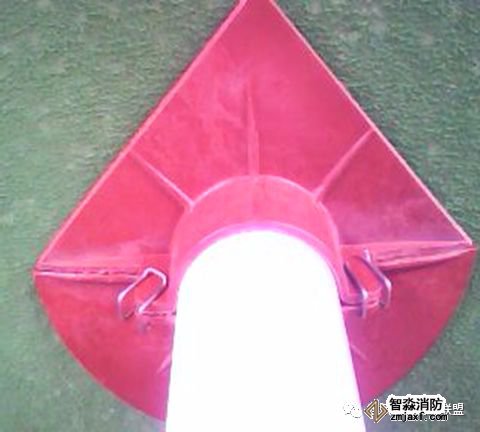

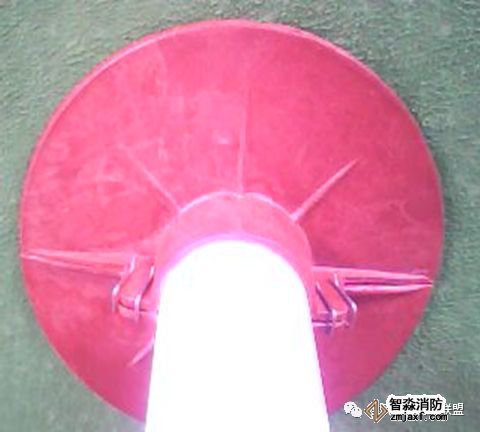

? 預留洞封堵模板
預留洞封堵模板是以乙烯顆粒與再生塑料為原料注塑而成，專門用于快速封堵新建樓房管道預留洞安裝上下水管后的空隙，解決預留洞施工難問題。
使用說明：
① 將模板平面向上，緊貼樓板卡在管道上，用螺絲緊固兩端即可。
② 從樓上向預留洞內澆入砂漿混凝土，壓實抹平。混凝土凝固后摘掉鋼絲卡簧，取下吊模，再重復使用。
產品特點：
① 施工速度快捷，節省了人工。
② 密封性能好，水泥漿不會滲漏，使管道表面干凈整潔。產品緊貼板面，使封堵后的預留洞表面和樓板表面一樣平整。
③ 塑料模板不變形，不易老化，可重復使用。
