消火栓是我們最常見的消防器材設施之一，出場率極高與滅火器堪稱消防器材兩大北斗泰山。根據《建筑設計防火規范》里的8.3條，建筑占地面積大于300名方米的廠房，體積大于5000m3 的車站、碼頭、機場、圖書館等人口密集的場所等;超過5 層的寫字樓、辦公樓等都必須設置消火栓，這也造就了大量了的消火栓系統工程的產生。對于平常人的我們來說。要看懂復雜的消火栓系統施工圖紙難上加難。但是，學海無涯苦作舟。多增長一些消防器材的知識對于我們來說有益無害。下面由專業生產各種消防器材，當然也有生產室內消火栓、室外消火栓的水力消防給大家圖文解刨室內消火栓系統施工圖紙：

　　消防給水滅火設備是修建物最經濟有用的消防辦法;室內消火栓滅火系統是修建物外部最罕見的消防給水辦法，它的使命，便是將室內消火栓管網內具有肯定壓力的水在火警產生時，經過消火栓、消防水帶、消防水槍等消防器材放射火場，使一樣平常的熄滅物質降溫滅火。

　　消火栓滅火系統在平常是一個關閉的、運動的系統，管網外部維持著肯定的壓力，一旦火警產生，其水流偏向?qū)⑹怯墒彝饨o水管網、消防水泵、水泵接合器、高位水箱等水滅火消防器材處流向消火栓的終端：消防水槍。

　　我們經過本節的學習，掌握室內消火栓滅火系統的識圖要領，熬煉識圖本領，學習一些室內消火栓滅火系統的根本知識。

　　一、室內消火栓滅火系統施工圖識圖預備

　　1. 修建團體環境消防器材闡發

　　(1)本樓位于某都會，樓高49.80m，共14層?；厥?.2.2.2工程表面中敘說的內容，我們得知本樓屬于二類高層修建，并有相應的消防范例可以依循。

　　(2)本樓屬于綜合樓性子，外部包羅了大眾大廳、辦公室、客房等利勤奮效。由于室內空間的利勤奮效冗雜，形成室內空間被隔絕的絕對龐雜，以是各個部署室內消火栓箱的地位會有相應的變革。

　　二、室內消火栓滅火系統的負一層內容識圖

　　生存給水系統和消防給水系統有別于上一節學習過的生存污水系統，都屬于給水系統的領域，以是我們征引生存給水系統的識圖要領溫次序來對室內消火栓滅火系統舉行識讀。

　　我們做好上述識圖預備之后，開端從本課本所提供的某綜合樓給排水工程施工圖的消火栓給水管道系統圖(水施-13)開端閱讀。在閱讀此系統圖的時，我們接納先簡后繁的次序來漸漸閱讀。并隨時在相干的立體圖上印證。

　　通讀水施-13后，發明本圖的左邊偏下的中央，有兩臺水泵及一套管道、管件。如圖2.38中的小方框中所示。

　　水施-13下方有一系列管道構成的一個關閉式管網。如圖2.30中的小氣框中所示。

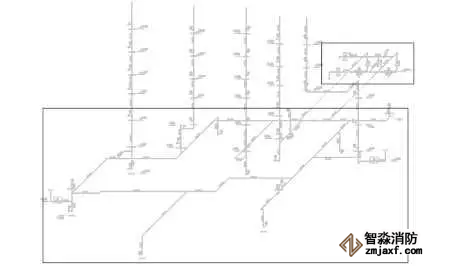

　　圖2.30 消火栓給水管道系統消防器材圖在負一層中的內容

　　1. 系統圖中小方框內容的識圖。

　　系統圖小方框中的內容，便是消火栓泵及其配套的管道、管件的系統圖。

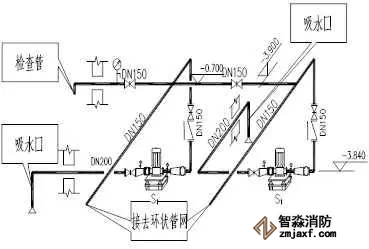

　　圖2.31 消火栓給水泵及管道系統圖

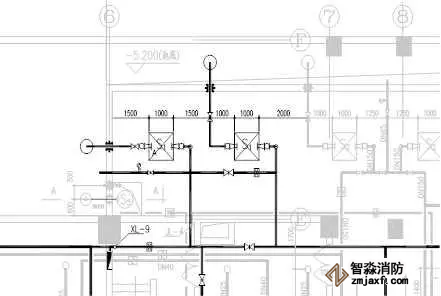

　　圖2.32 消火栓給水泵及管道立體圖

　　圖2.31和圖2.32中關于管道穿墻、水泵、標高、閥門等我們都能識讀明白。

　　但消火栓給水泵及管道與生存給水泵有許多差別：

　　(1)上兩圖中兩臺水泵的吸水口不在同一個中央。范例要求，必需每臺消火栓水泵必需都有獨立的吸入口，從消防池塘中打水。

　　(2)消火栓滅火系統的水泵根據范例要求必需要有兩路管道接入環狀管網中，并且在兩路管道之間必需設置檢驗閥門。

　　(3)根據范例，消火栓水泵必需要設置查抄管，活期開啟水泵運轉，水流從池塘抽出并回放到池塘當中去。系統圖中查抄管穿越的墻，便是6軸池塘壁。

　　(4)接入環狀管網的管道標高為-0.700m、水泵吸入口管道標高為-3.900m，壓出口標高-3.840m、水泵吸入口在穿越池塘壁時，預埋柔性防水套管。

　　2. 系統圖中小氣框內容的識圖。

　　系統圖小氣框中的內容，便是室內消火栓給水系統在地下室的環狀管網部門。我們保存環狀管網、所毗連的消火栓立管、立管號、管徑、標高，把別的部門淡化，失掉下圖：

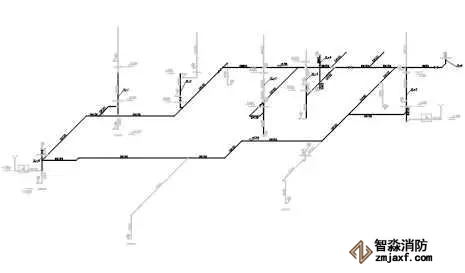

　　圖2.33 室內消火栓給水系統環狀管網系統圖

　　在圖2.33中，可以清楚地看出：

　　(1)消防水泵接入的兩個接口

　　(2)環狀管網上毗連的各個消火栓立管。

　　(3)環狀管網的標高為-0.700m，與消防水泵的接入管同標高。

　　(4)圖中淡化失的一些接有消火栓的橫管、豎管，是屬于負一層中間接從環狀管網引出的消火栓箱毗連受道。這部門消火栓及其管道沒有編排系統和立管號，由于它們僅僅屬于負一層的部分辦法。這些內容都可以在水施-03，地基層給排水管道立體圖中逐一失掉應征。

　　三、室內消火栓滅火系統的一層內容識圖

　　綜合樓給排水工程施工圖的消火栓給水管道系統圖，水施-13，我們會發明在圖面上一層部門與負一層的內容稠濁在一同，并且管道的走向較龐大。我們異樣處置懲罰。根據圖紙中的空中圖標：，保存系統圖中的一層內容。把其他樓層的內容淡化，失掉下圖：

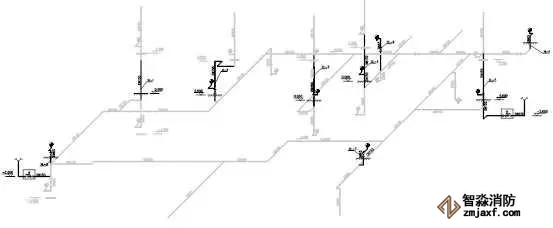

　　圖2.34 室內消火栓給水系同一層系統圖

　　在圖2.34中，可以清楚地看出：

　　(1)一層具有XL-1~9共九根消火栓立管，除了XL-1立管，別的八根立管在一層(標高范疇0.00~4.20m之間)均各自帶有一個消火栓。

　　(2)XL-2立管在二層的樓板下，3.500m的高度舉行了遷移轉變。再連續下行。

　　(3)XL-6、7、8、9立管僅在一層毗連消火栓后就不連續向上延伸。別的立管連續下行。

　　(4)圖2.34中位于兩側的水泵接合器，固然接受地位在-2.000m處，但是其接駁頭是與一層室外空中雷同的，以是這兩個水泵接合器也屬于一層消火栓滅火系統的領域。這些內容都可以在水施-04，一層給排水管道立體圖中逐一失掉應征。

　　四、室內消火栓滅火系統的二~十四層內容識圖

　　通觀本課本所提供的某綜合樓給排水工程施工圖的消火栓給水管道系統圖，水施-13，我們會發明在二層及其以上部門管道相稱劃一。我們異樣處置懲罰。保存系統圖中的二~十四層內容。把其他樓層的內容淡化，失掉下圖：

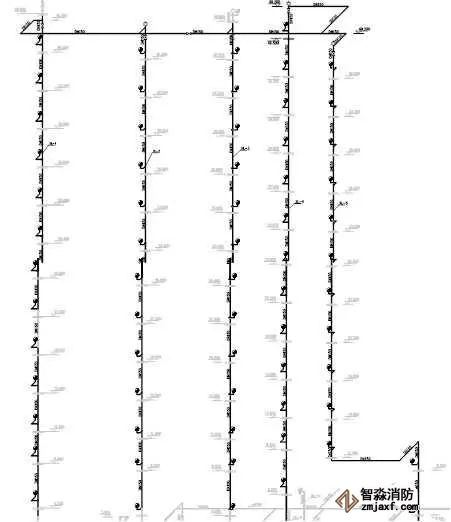

　　圖2.35 室內消火栓給水系統2~14層系統圖

　　在圖2.35中，可以清楚地看出：

　　(1)二~十四層中，設置有XL-1~5共五根消火栓立管。除了XL-5立管，別的四根立管十分平直地建立在修建內。

　　(2)XL-5立管在四層的樓板下，梁底的高度舉行了遷移轉變。構成了此立管在四層以上和一、二層的立體地位是錯開的。

　　(3)XL-1~4立管從二層~十四層區間，在每層都毗連一個消火栓，其接法、立體地位均雷同。

　　(4)XL-5立管在四層~十四層區間，在每層都毗連一個消火栓，其接法、立體地位均雷同，在二層所毗連的消火栓立體地位和接法與上部差別，但是與此立管在一層的立體地位與接法雷同。

　　(5)XL-1~5五根消火栓立管在十四層的室內上部49.200m的標高處，經過橫管互相毗連，并在XL-2、4立管頂部各設置了一個主動排氣閥。排氣閥是為了在首次抵消火栓管網內注水時排擠管道外部的氛圍，使管網外部滿盈水。

　　(6)十四層上部的毗連橫管中心，XL-02和XL-03立管之間的地位，設置了一個閘閥，這也是消防范例所要求的技能步伐。這些內容都可以在水施-05~水施-11，各層給排水管道立體圖中逐一失掉應征。

　　五、室內消火栓滅火系統的屋頂層內容識圖

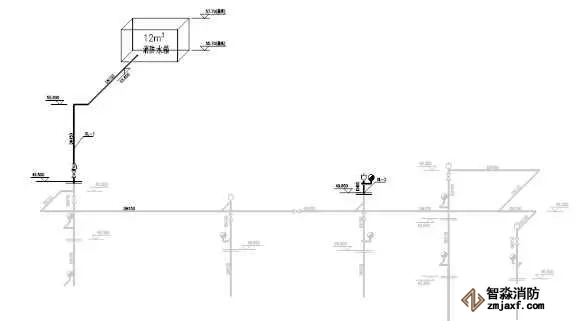

　　圖2.36 室內消火栓給水系統屋頂層系統圖

　　在圖2.36中，可以清楚地看出：

　　(1)屋頂層中， XL-1、3消火栓立管穿越樓板上升至屋頂(標高49.8000m)。

　　(2)XL-3立管屋頂在屋頂上設置主動排氣閥一個，并毗連了屋頂上唯逐一個消火栓—實行消火栓。

　　(3)XL-1立管穿越屋頂后下行毗連了設置在樓梯間頂部的屋頂消防水箱。消防水箱在火警初期十分鐘，消火栓泵沒有開啟之前，經過設置在十四層上部的毗連橫管，進入消火栓各立管，為啟用了的消火栓水槍提供水源。有關屋頂消防水箱的識圖，可以回首2.3.6中的相干內容。這些內容都可以在水施-12，屋頂給排水管道立體圖中逐一失掉應征。
