海灣可燃?xì)怏w報警控制器/主機JB-KR-GST004安裝接線圖
海灣可燃?xì)怏w報警控制器/主機JB-KR-GST004安裝接線圖
一，結構特征、安裝與布線
控制器外形結構示意圖如圖1- 68所示。控制器采用壁掛式安裝，用3個M6的膨脹螺栓將其固定在牢固的墻壁上，安裝尺寸示意圖如圖1- 69。

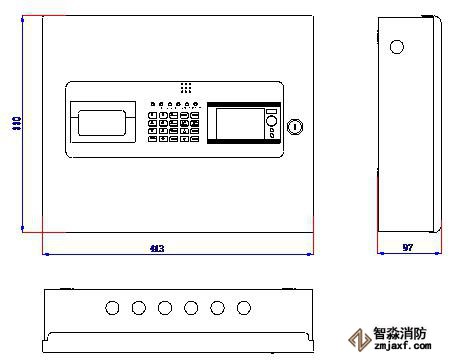

外形尺寸圖

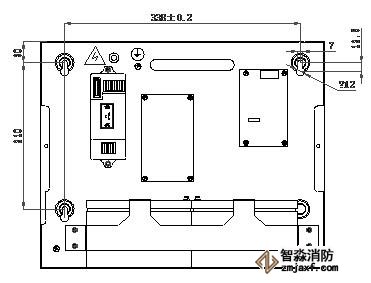

墻壁安裝圖
控制器接線端子示意圖如圖1- 70所示：
海灣JB-KR-GST004可燃?xì)怏w報警控制器接線端子圖1 海灣JB-KR-GST004可燃?xì)怏w報警控制器接線端子圖2
其中：
L、G、N：交流220V電源輸入接線端子。
D1、D2/Z2、Z1：DC24V電源和總線信號輸出端子，D2/Z2為其公共端。
F1、F2：故障輸出端子，常閉觸點，有故障時斷開。
C21/C22-C81/C82：輸出端子，常開觸點，報警時閉合；每對端子的輸出邏輯均可編程。
二，布線要求：
通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線，最長不超過500m。
電源輸出(D1,D2)連接線應選用截面積1.5~2.0mm2 RV線，最長不超過500m。
通訊板上的外接RS485總線連線應選用截面積≥1.0mm2 雙絞線，最大線長不超過1200m。
其它端子連接線應選用截面積≥1.0mm2 RV線。
交流電源線應采用耐壓750V以上的三芯絕緣線。
JB-KR-GST004機殼接地線宜用4mm2的銅導線，接地電阻應小于4Ω。
三，系統應用

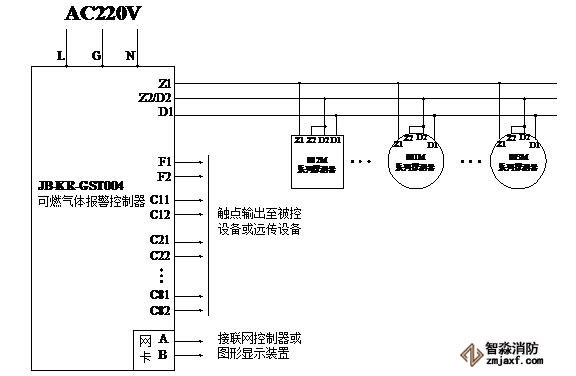

可燃?xì)怏w報警控制器系統應用如圖1- 71所示：
海灣JB-KR-GST004可燃?xì)怏w報警控制器系統應用接線圖
