海灣消防電話分機GST-TS-100A/100B安裝應用接線圖
文章來源：www.ah-fd.com作者：海灣消防公司人氣：3459日期：2020-08-15 04:13:36
海灣消防電話分機GST-TS-100A/100B安裝應用接線圖
一、結構特征與安裝

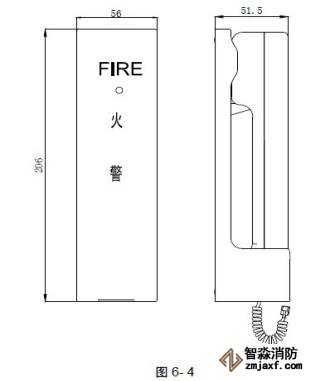

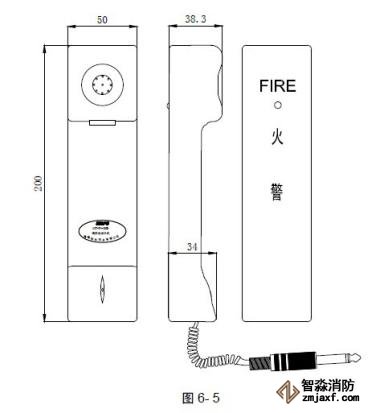

GST-TS-100A 型消防電話分機、GST-TS-100B 型消防電話分機外形尺寸及結構示意圖分別如圖6-4、圖6-5：

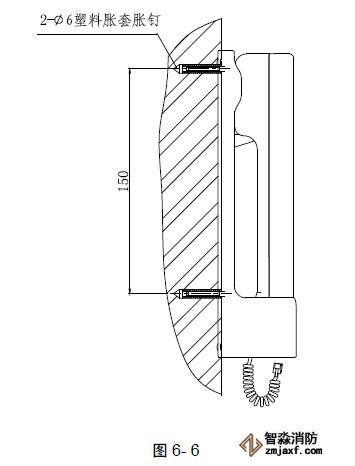

GST-TS-100A型消防電話分機安裝示意圖如圖6-6所示：
在安裝處打出間距為150mm 的兩個φ6 的孔，穿入φ6 的脹套，用φ6 的脹釘固定好后，將GST-TS-100A 消防電話分機底座直接掛在脹釘上。將電話線插頭插入GST-LD-8304 型消防電話接口的電話插孔內。
GST-TS-100B型消防電話分機的電話線插頭，直接接入GST-LD-8312 型消防電話插孔的插孔內即可使用。
二、應用方法

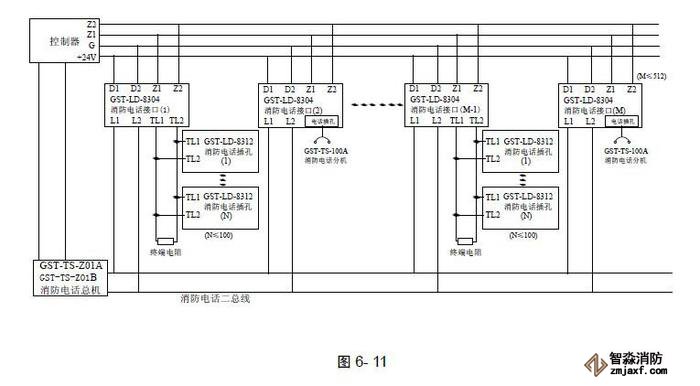

GST-TS-100A 消防電話分機的應用參見GST-LD-8304 消防電話接口的系統接線圖（見圖6-11）。
GST-TS-100A/100B消防電話分機系統應用示意圖
