海灣安全技術有限公司：雙電源切換裝置，安裝使用說明書(Ver1.01，2015.01)

　　1、海灣安全技術有限公司：雙電源切換裝置，概述：

　　AC-AC雙電源切換裝置（簡稱為切換裝置），適用于交流50/60Hz、額定工作電壓AC1000V以下、額定工作電流至16A的一相兩線的雙路供電電網中，自動將一個或多個負載電路從一個電源接至另一個電源，以保證負載電路的正常供電。

　　符合標準：GB/T14048.11。

　　2、海灣安全技術有限公司：雙電源切換裝置，功能：

　　自動控制、自投自復。

　　同時具備手動控制常用、備用電源切換功能。

　　本地及遠程常用、備用電源在線及工作指示。

　　3、海灣安全技術有限公司：雙電源切換裝置，技術指標：

　　輸入電源：額定電壓≤AC1000V、工作頻率50/60Hz；

　　額定電流：≤16A

　　開關極數：一相兩極

　　控制方式：自動控制、自投自復

　　切換時間：<3s

　　使用環境

　　周圍空氣溫度：-5℃~+40℃，周圍環境24小時平均值不超過+35℃

　　大氣條件：最高溫度+40℃時相對濕度不超過50%，較低溫度時允許有較高的相對濕度，例如+20℃時為90%。

　　海拔：安裝地點的海拔不超過2000m；

　　使用類別為Ⅳ類，傾斜度不大于±23℃.

　　電器級別：CB級，帶過載及短路保護

　　污染等級：3級

　　外形尺寸：長400mm×寬320mm×厚150mm

　　壁掛安裝方式，支持背面進線和下進線方式。

　　尺寸：300mm

　　符合標準：GB/T14048.11《低壓開關設備和控制設備第6部分：多功能電器第1篇：自動轉換開關電器》

　　4、海灣安全技術有限公司：雙電源切換裝置，結構特征及配置說明：

　　切換裝置典型配置包括：切換開關、端子排等。

　　4.1、海灣安全技術有限公司：雙電源切換裝置，外觀及面板說明

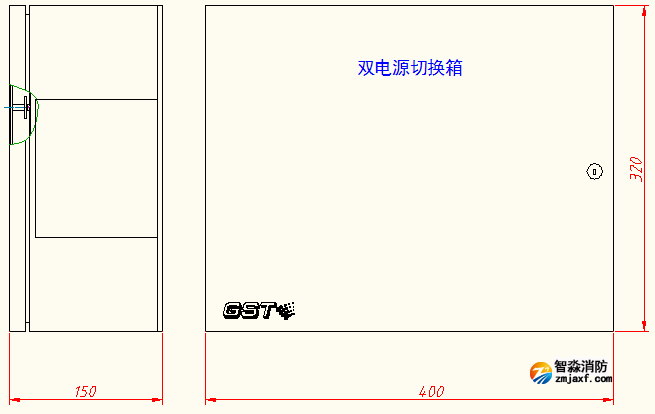

　　切換裝置外觀示意圖如圖4-1所示。

　　圖4-1

　　4.2海灣安全技術有限公司：雙電源切換裝置，內部結構說明：

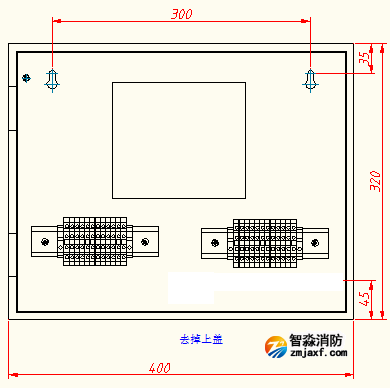

　　切換裝置打開箱門后的示意圖如圖4-2所示。

　　圖4-2

　　4.3海灣安全技術有限公司：雙電源切換裝置，外接端子說明：

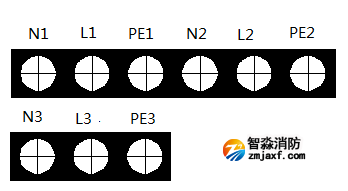

　　切換裝置外接端子如圖4-3所示。

　　圖4-3

　　其中：

　　N1、L1、PE1：常用電源輸入接線端子。

　　N2、L2、PE2：備用電源輸入接線端子。

　　N3、L3、PE3：負載接線端子。

　　4.4海灣安全技術有限公司：雙電源切換裝置，布線要求：

　　電源線應選取符合供電電源規格的絕緣電纜，例如供電電壓為市電AC220V/50Hz、額定電流為3A，應選取耐壓750V以上、額定電流10A的標準三相電源絕緣線。

　　接地線宜用截面積≥4mm2的銅導線，接地電阻應小于4Ω。

　　5、海灣安全技術有限公司：雙電源切換裝置，安裝與調試：

　　5.1海灣安全技術有限公司：雙電源切換裝置，安裝：

　　5.1.1開箱檢查

　　檢查裝箱單的內容是否與訂貨配置相符，核對無誤后再對切換裝置外觀進行必要的檢查。檢查中如發現有不符合要求的情況請與供應商聯系。

　　5.1.2內部配置及連接狀況檢查：

　　參照本說明書第4章的介紹對內部配置進行檢查，若發現連接線有脫落、與說明書介紹不符合或標識不清等情況，請與供應商或海灣公司技術服務部聯系。

　　5.1.3安裝方法：

　　切換裝置采用壁掛式安裝，安裝尺寸如圖5-1所示。用2個M6的膨脹螺栓將其固定在牢固的墻壁上。

　　圖5-1

　　5.2海灣安全技術有限公司：雙電源切換裝置，調試：

　　5.2.1海灣安全技術有限公司：雙電源切換裝置，設備接線：

　　切換裝置及外部設備檢查完畢后，如各項測試均符合要求，將外部電源、負載設備與切換裝置按照4.3節接線說明進行正確的連接。

　　5.2.2海灣安全技術有限公司：雙電源切換裝置，調試步驟：

　　接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試參照以下步驟：

　　5.2.2.1工作模式確認：

　　斷開常用、備用電源供電。

　　打開切換裝置箱門，查看內部切換開關面板上的“自動”、“手動”設置開關，應打到“自動”側；切換開關面板上的旋鈕箭頭應旋至“ONN”檔位。

　　確認完畢上述設置，切換裝置即可正常使用。

　　5.2.2.2切換測試：

　　常用、備用電源同時供電，查看箱內切換開關面板指示燈，“Un”、“Non”、“Ur”指示燈應常亮，“Ron”指示燈應熄滅；測量“N3”、“L3”線間電壓，應和常用電源電壓一致。

　　斷開常用電源供電，查看箱內切換開關面板指示燈，“Ur”、“Ron”指示燈應常亮，“Un”、“Non”指示燈應熄滅；測量“N3”、“L3”線間電壓，應和備用電源電壓一致。

　　恢復常用電源供電，查看箱內切換開關面板指示燈，“Un”、“Non”、“Ur”指示燈應常亮，“Ron”指示燈應熄滅；測量“N3”、“L3”線間電壓，應和常用電源電壓一致。

　　注：常用、備用電源切換時間應小于3s，切換開關面板上的旋鈕旋至相應檔位后，再測試“N3”、“L3”線間電壓。

　　5.2.3海灣安全技術有限公司：雙電源切換裝置，調試完畢系統運行：

　　調試完畢，功能正常后，切換裝置即可開始運行。

　　5.2.4常用、備用電源遠程指示調試說明

　　6、海灣安全技術有限公司：雙電源切換裝置，注意事項：

　　為保證安全，切換裝置必須正確接地。

　　切換裝置只能由專業技術人員進行維護和維修。

　　切換裝置屬精密電子產品，需專人管理，嚴禁他人隨意觸動。

　　海灣安全技術有限公司負責切換裝置的保修，發現問題請及時和我公司技術服務部聯系，用戶不得自行拆開或維修，否則后果自負。
