GST-DJ-S60C海灣消防交流三相電壓傳感器接線圖
文章來源：www.ah-fd.com作者：海灣消防公司人氣：707日期：2024-09-18 13:33:53
GST-DJ-S60C是海灣消防的消防設備電源監控系統中一款交流三相電壓傳感器，導軌式安裝，通過專用編碼器設置地址，能夠采集兩組三相交流電壓，并通過無極性二總線通訊上傳到監控器；監控器可以指示相應的電源故障類型，并發出聲光故障信號。

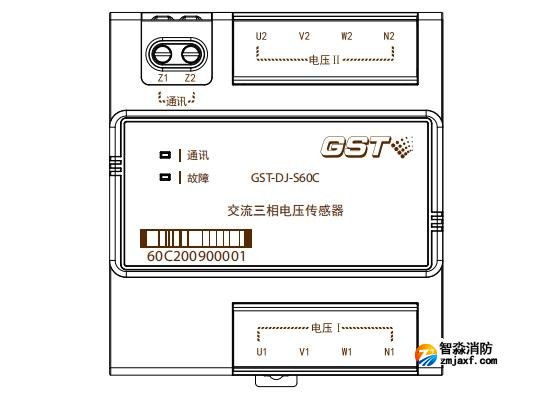

GST-DJ-S60C交流三相電壓傳感器接線端子見上圖所示。
GST-DJ-S60C交流三相電壓傳感器接線圖：

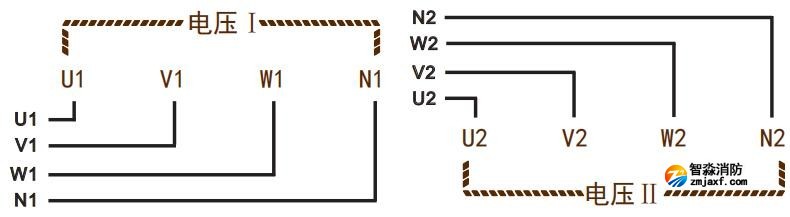

圖一 交流三相電壓測量接線方式

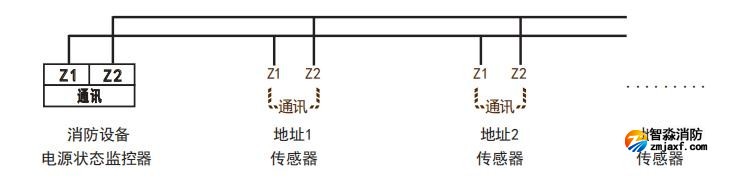

圖二 一般環境推薦 采用雙絞線
特殊環境推薦 采用屏蔽雙絞線
通訊：二總線，無極性。
監測電壓輸入:電壓I和電壓Ⅱ：兩路獨立的三相四線電壓輸入；并接在被監測電壓上，注意U、V、W、N線的順序及極性。
