海灣GST-LD-I8313 型隔離器接線安裝技術
海灣GST-LD-I8313型隔離器接線安裝技術
特點
海灣GST-LD-I8313型隔離器，可在惡劣的工業環境下穩定工作。主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，隔離器可自行將被隔離出去的部分重新納入系統，而且使用隔離器便于確定總線上發生短路的位置。具有超強的抗電磁干擾能力，有170mA、 270mA 兩種輸出電流可選。
主要技術指標
(1) 工作電壓：總線 24V
(2) 動作電流：170mA、270mA
(3) 隔離動作確認燈：紅色，正常監視狀態不亮，動作時常亮
(4) 使用環境：溫度：-40℃～+70℃ 相對濕度≤95%，不結露
(5) 外殼防護等級：IP66
(6) 外形尺寸：172mm×246mm×79mm
結構特征、安裝與布線

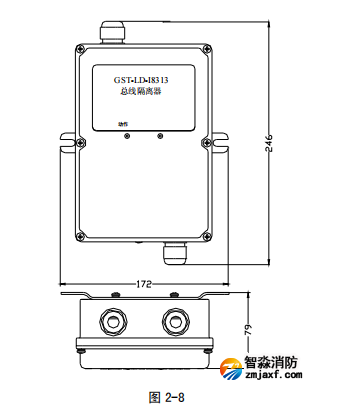

GST-LD-I8313 型隔離器的外形示意圖如圖 2-8：

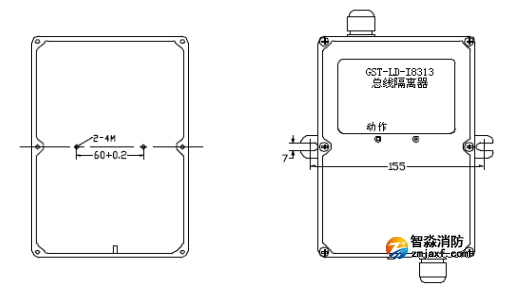

隔離器具有兩種安裝方式：一種是利用兩個 M4 孔安裝到行架上，安裝孔距為 60mm；另一種 是利用安裝板安裝在墻上，安裝孔距為 155mm（如圖 2-9 所示）
行架安裝壁掛安裝

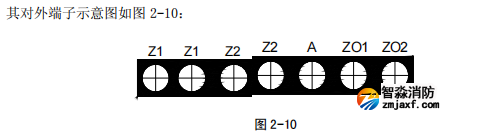

其中： Z1、Z2：無極性信號二總線輸入端子 A：動作電流選擇端子，與 ZO1 短接時，隔離器動作電流為 270mA ZO1、ZO2：無極性信號二總線輸出端子
布線要求：采用標稱截面積≥1.0mm2 的耐火銅芯電纜線。
本產品因防水要求需使用φ8mm～φ10mm 的電纜線，不建議采用雙絞線及單股線，如使用雙絞線 及單股線，要求用生料帶將通過接頭部分的線纏繞至φ8mm～φ10mm。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.ah-fd.com/；海灣服務熱線：18910580194
