海灣JB-QT-GST5000型火災報警控制器（聯動型）
文章來源：www.ah-fd.com作者：海灣消防公司人氣：1823日期：2019-05-03 07:14:52

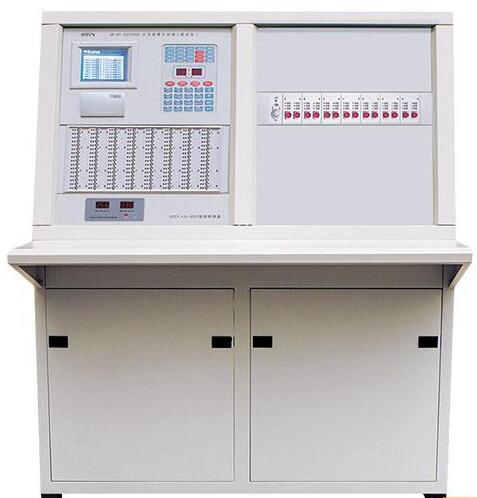

JB-QT-GST5000型火災報警控制器（聯動型）
JB-QT-GST5000型控制器采用琴臺式結構，其最大容量可擴展到20個242地址編碼點的回路，主要特點如下：（1）控制器采用琴臺式結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；
（2）進一步加強了控制器的消防聯動控制功能，可配置多塊手動消防啟動盤，完成對總線制外控設備的手動控制，并可配置多塊14路直接控制盤，完成對消防控制系統中重要設備的控制；
（3）控制器可加配聯動控制用電源系統，標準電源盤可提供DC24V、6A電源二總線；
（4）控制器可擴充消防廣播控制盤和消防電話控制盤，組成消防廣播和消防電話系統；
（5）采用大屏幕漢字液晶顯示器，各種報警狀態信息均可以直觀的以漢字方式顯示在屏幕上，便于用戶操作使用；
（6）控制器設計高度智能化，與智能探測器一起可組成分布智能式火災報警系統，極大降低誤報，提高系統可靠性；
（7）火災報警及消防聯動控制可按多機分體、分總線回路設計，也可以單機共總線回路設計，同時控制器設計了具有短線、斷線檢測及設備故障報警功能的直接控制輸出點，專門用于控制風機、水泵等重要設備，可以滿足各種設計要求；
（8）控制器可完成自動及手動控制外接消防被控設備，其中手動控制方式具備直接手動操作鍵控制輸出及編碼組合鍵手動控制輸出二種方式，系統內的任一地址編碼點既可由各種編碼探測器占用，也可由各類編碼模塊占用，設計靈活方便；
（9）控制器具有極強的現場編程能力，各回路設備間的交叉聯動、各種漢字信息注釋、總線制控制設備與直接控制設備之間的相互聯動等均可以現場編程設定；
（10）控制器具有預警功能，使用預警功能可以有效的減少在惡劣環境下的誤報警；
（11）控制器可外接火災報警顯示盤及彩色CRT顯示系統等設備，滿足各種系統配置要求；
（12）控制器具有強大的面板控制及操作功能，可以觀察探測器動態工作曲線，各種功能設置全面、簡單、方便。
主要技術指標如下：
（1）液晶屏規格：320×240圖形點陣，可顯示12行漢字信息
（2）控制器容量：
a.最多可帶20個 242地址編碼點回路，最大容量為4840個地址編碼點
b.可外接64臺火災顯示盤；支持多級聯網，每級最多可接32臺其它類型控制器
c.直接控制點及直接手動操作總線制控制點可按要求配置
（3）線制：與JB-QB-GST500型控制器相同
（4）使用環境：
溫度：0℃～＋40℃
相對濕度≤95％，不結露
（5）電源：
主電：為交流220V-15%
控制器備電：DC24V 24Ah密封鉛電池
聯動備電：DC24V 38Ah密封鉛電池
（6）功耗≤150W
（7）琴臺式控制器外形尺寸：
1050mm×863mm(加臺面)×1273mm
JB-QT-GST5000型火災報警控制器（聯動型）符合國家標準GB 4717-2005《火災報警控制器》、GB 16806-2006《消防聯動控制系統》。
此產品已獲得：CCC認證、檢驗報告。
