3.1 特點
海灣GST-DY-100 智能電源箱是一種 DC24V 大容量電源輸出設備，在火災報警控制系統中，可作為聯
動控制系統的電源使，為聯動控制模塊及被控設備供電。電源箱以交流 220V 作為主電源，同時內置
DC24V/7Ah 密封鉛酸電池作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出過流自動
保護、主備電切換和完善的備電自動充電及備電過放電保護功能。同時，本智能電源箱可對主、備
電及電源輸出狀態進行監控，可報主、備電故障、輸出故障，還具有輸出電壓、輸出電流的顯示功
能，可直觀地觀察電源箱的工作狀態。
3.2 主要技術指標
（1）額定輸出容量：DC24V、4A
（2）使用環境：
溫度：0℃～＋40℃
相對濕度≤95％，不結露
（3）電源：主電為交流 220V+10%-15%，內裝 DC24V 7Ah 密封鉛酸電池作備電
（4）外形尺寸：
310mm×400mm×117mm
3.3 結構特征、安裝與布線

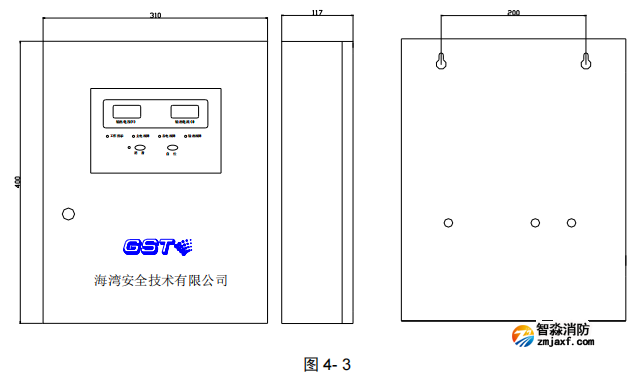

GST-DY-100 智能電源箱外形示意圖如圖 4- 3：
其中:
L、PG、N：交流 220V 電源端子(PG 為機殼保護地線端子)
+24V、GND： DC24V 輸出端子
布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm2（豎井內干線）或截面積≥2.5mm2
（平面支線）。
