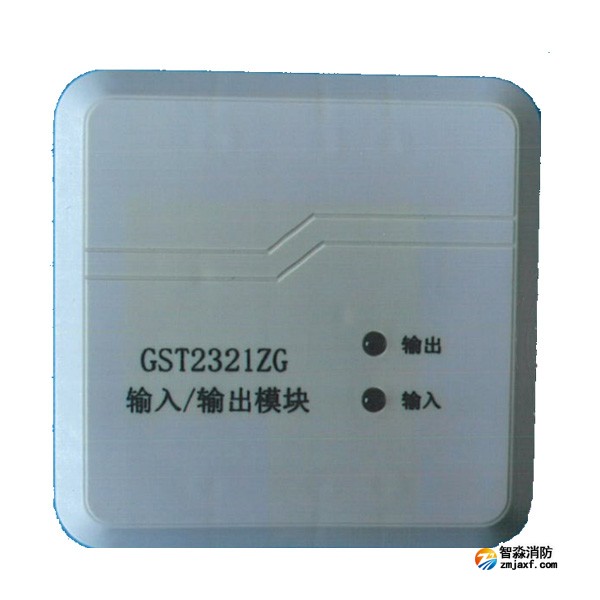

海灣GST2321ZG輸入/輸出模塊
文章來源：www.ah-fd.com作者：海灣消防公司人氣：471日期：2025-04-01 17:43:30
海灣GST2321ZG輸入/輸出模塊
一、海灣GST2321ZG輸入/輸出模塊概述
電子編碼,插拔式安裝,單輸入、輸出接口.輸出：有源脈沖輸出,DC32V/1.5A/25ms,自帶隔離電路,具有檢線功能,不用外接任何輔助檢線設備.輸入：自帶隔離電路,具有檢線功能,可以設置為短路反饋或者開路反饋,與DZ-23ZG-8型底座配套使用.
二、海灣GST2321ZG輸入/輸出模塊特點
無極性二總線制，超低功耗設計
有源輸出（DC32V/1.5A/25ms）
輸入/輸出自帶隔離電路，有效濾除外部干擾
輸入/輸出具有線路檢線功能，輸入可設置為常開/常閉檢測模式
模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
三、海灣GST2321ZG輸入/輸出模塊技術參數
| 型號 | GST2321ZG |
| 名稱 | 輸入/輸出模塊 |
| 品牌 | 海灣消防 |
| 工作電壓 | 總線24V，允許范圍16V~28V |
| 工作電流 | ≤0.6mA；動作電流：≤4.0mA |
| 總線 | 二線制，無極性 |
| 輸出觸點容量 | DC32V/1.5A/25ms |
| 指示燈狀態 | 輸出：紅色，巡檢時閃亮，輸出時常亮，故障時不亮 輸入：紅色，巡檢時閃亮，輸入時常亮，故障時不亮 |
| 編碼方式 | 電子編碼，編碼地址范圍1~240 |
| 安裝方式 | 明裝方式 |
| 外觀尺寸（長×寬×高） | 88.0mm×88.0mm×34.0mm（含底座） |
| 使用環境 | 溫度：-10℃~+55℃相對濕度：≤95%RH，不凝露 |
| 接線端子 | 1）Z1、Z2：總線接口，無極性 2）K1、K2：輸入反饋，觸點信號 3）O+、O-：有源輸出DC32V/1.5A/25ms |
