GST-LD-8303型輸入/輸出模塊
文章來源：www.ah-fd.com作者：海灣消防公司人氣：2214日期：2019-05-03 10:30:12
一、海灣GST-LD-8303輸入/輸出模塊概述：

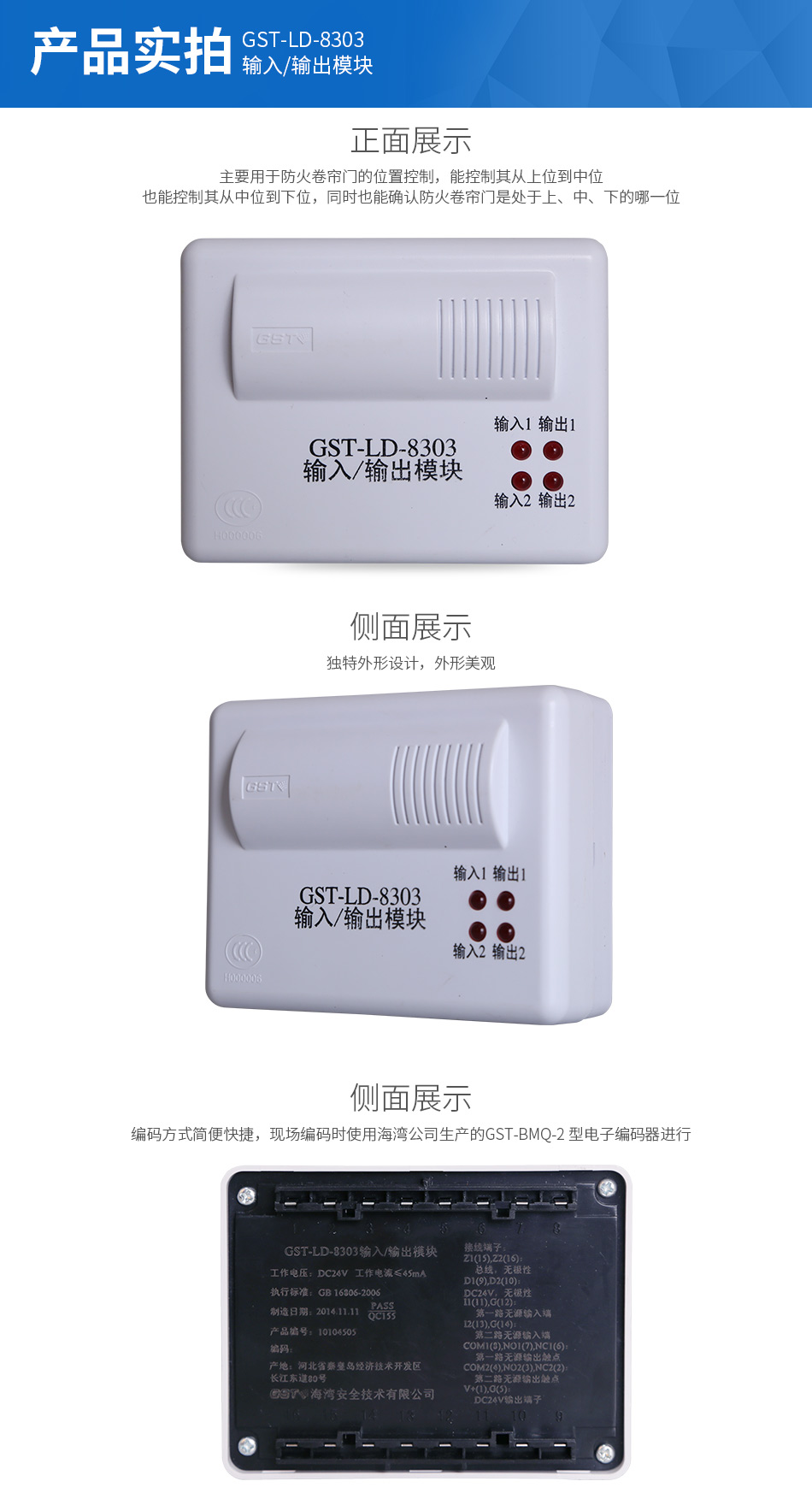

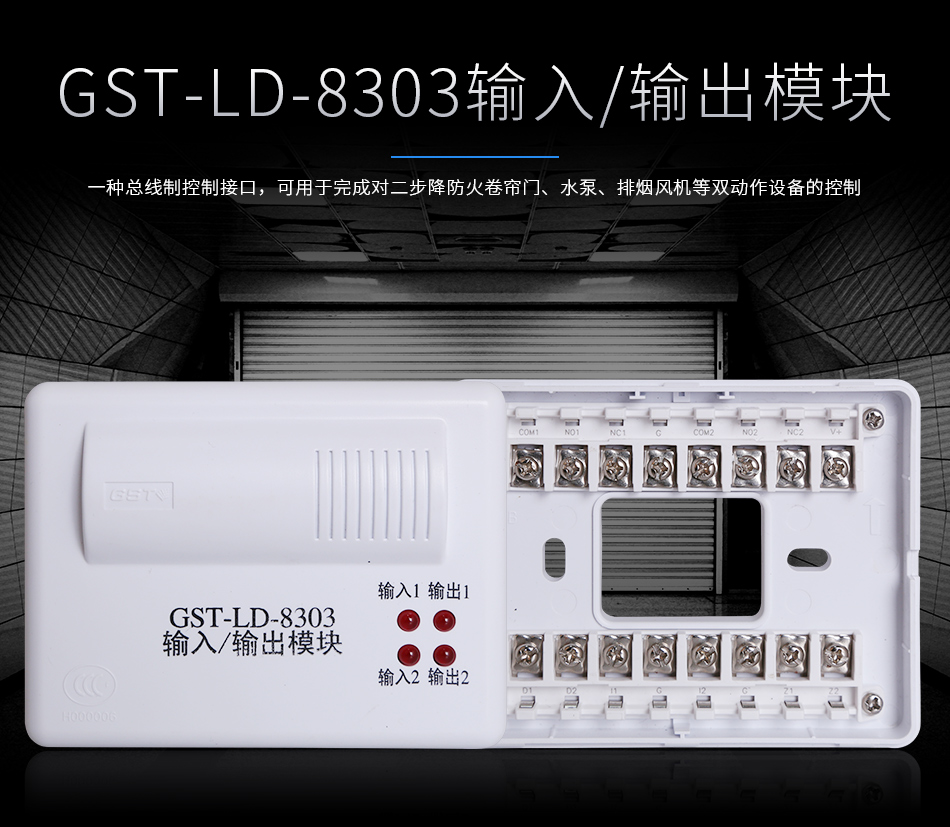

GST-LD-8303輸入/輸出模塊（以下簡稱模塊），主要用于雙動作消防聯動設備的控制，同時可接收聯動設備動作后的回答信號。例如：可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。用于防火卷簾門的位置控制時，既能控制其從上位到中位、從中位到下位，同時也能確認是處于上、中、下的哪一位。
二、海灣GST-LD-8303輸入/輸出模塊特點：
GST-LD-8303輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續，最大編碼為242，可接收來自控制器的二次不同動作的命令，具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號，一旦開關信號動作，GST-LD-8303將此開關信號通過聯動總線送入控制器，聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時，控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出，輸入、輸出具有檢線功能。

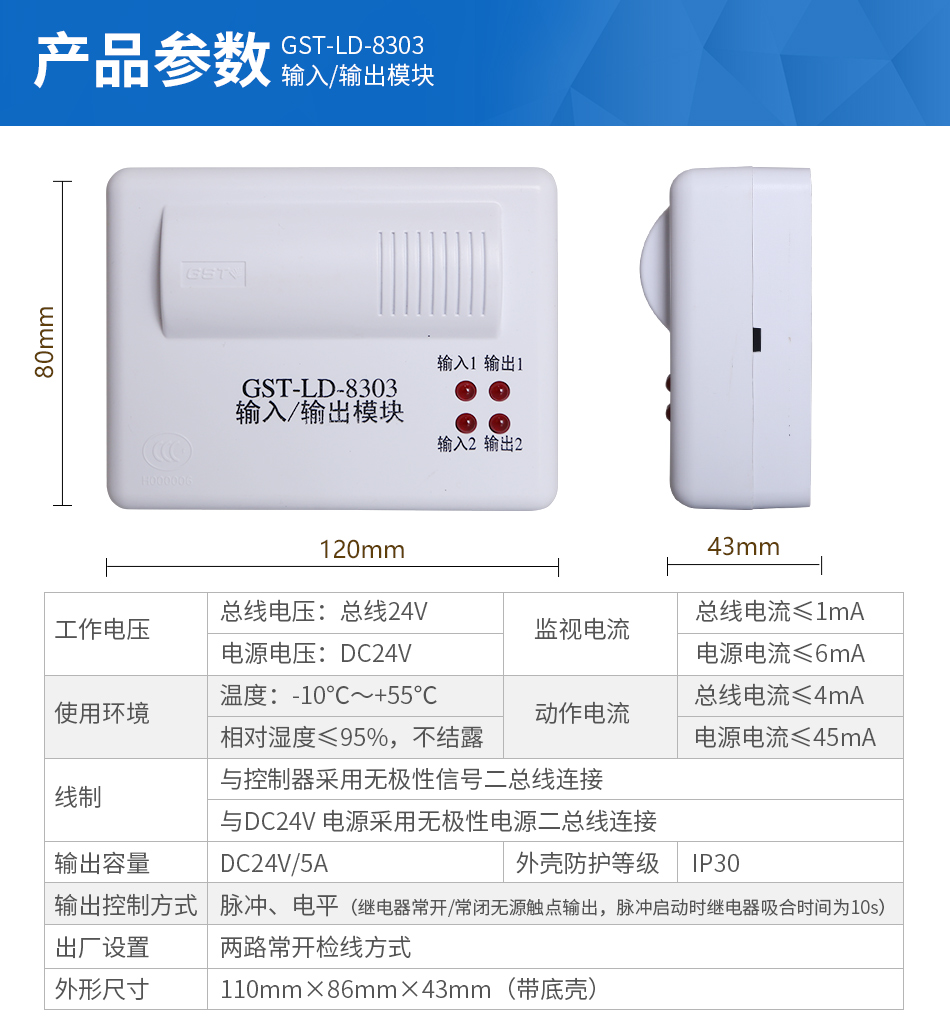

三、海灣GST-LD-8303輸入/輸出模塊技術特性：
?。?）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤1mA
電源電流≤6mA
（3）動作電流：
總線電流≤4mA
電源電流≤35mA
（4）線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接
（5）輸出容量：DC24V/1A（兩組輸出最大容量之和為DC24V/1A）
（6）輸出控制方式：脈沖、電平（繼電器常開/常閉無源觸點輸出，脈沖啟動時繼電器吸合時間為10s）
（7）出廠設置：兩路常開檢線方式
（8）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（9）外殼防護等級：IP30
（10）外形尺寸：
110mm×86mm×43mm（帶底殼）
四、GST-LD-8303結構特征與工作原理：

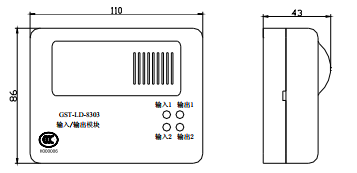

1.模塊外形示意圖如下圖所示。

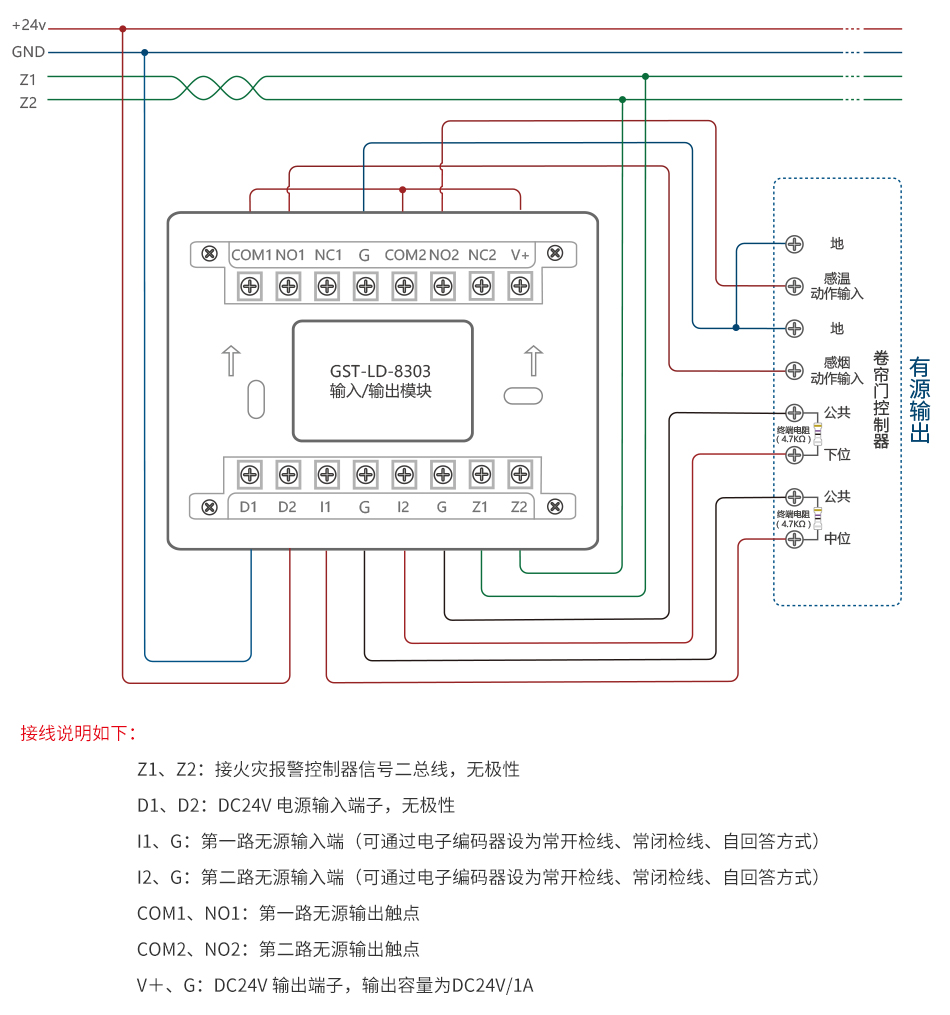

模塊的安裝方法與GST-LD-8319輸入模塊相同，其對外端子示意圖如圖2- 54：
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）
S1+、S1-：第一路有源輸出端子
S2+、S2-：第二路有源輸出端子
布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2 ；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV線，截面積≥1.0mm2。
2.工作原理
模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊占用兩個編碼地址，第二個地址號為第一個地址號加1。每個地址可單獨接收火災報警控制器的啟動命令，吸合對應輸出繼電器，并點亮對應的動作指示燈。每個地址對應一個輸入，接收到設備傳來的回答信號后，將反饋信息以相應的地址傳到火災報警控制器。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.ah-fd.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.ah-fd.com/；海灣服務熱線：18910580194
上一篇：GST-LD-8306型輸入模塊 | 下一篇：GST-LD-8302A型雙動作切換模塊
此文關鍵字：
GST-LD-8303型輸入/輸出模塊
相關資訊
- 消防水池屬于消防供水設施嗎？
- 海灣GST-LD-8303型輸入/輸出模塊接線安裝技術
- 如何操作消防電梯開關迫降消防電梯：嚴謹解讀與安全警示
- 消防通訊協議：構筑消防系統網絡通訊的橋梁
- 汽車4S店食堂與餐廳一體化運營的規定與門窗標準
- 論單位水基型滅火器用于帶電物資滅火的潛在風險與規范化管理
- 消火栓警示燈：煙霧環境下提高消防員定位效率的可行性分析
- 《文物建筑防火設計規范》《文物建筑電氣火災防控技術規范》發布25年6月1日實施
- 大型超市疏散計算中的扣除面積：規范依據與適用范圍
- 滅火器幾年一檢？多久報廢？2025年1月1日將實施的新國標GB4351-2023是否有規定？
推薦文章
- 關于老舊高層公共建筑消防改造中室外消火栓增設問題的探討
- 海灣消火栓按鈕更換維修要點
- 噴淋系統失效的原因：管網積氣
- 消防控制室《故障記錄》
- 線型光束感煙火災探測器如何進行測試驗收
- 電氣火災監控設備報漏流報警的故障排查與設備定位
- 關于消防的串聯和并聯
- 消防穩壓泵頻繁啟動，咋回事？
- 海灣GST5000主機報時鐘電源故障
- 火災探測器報臟是什么情況

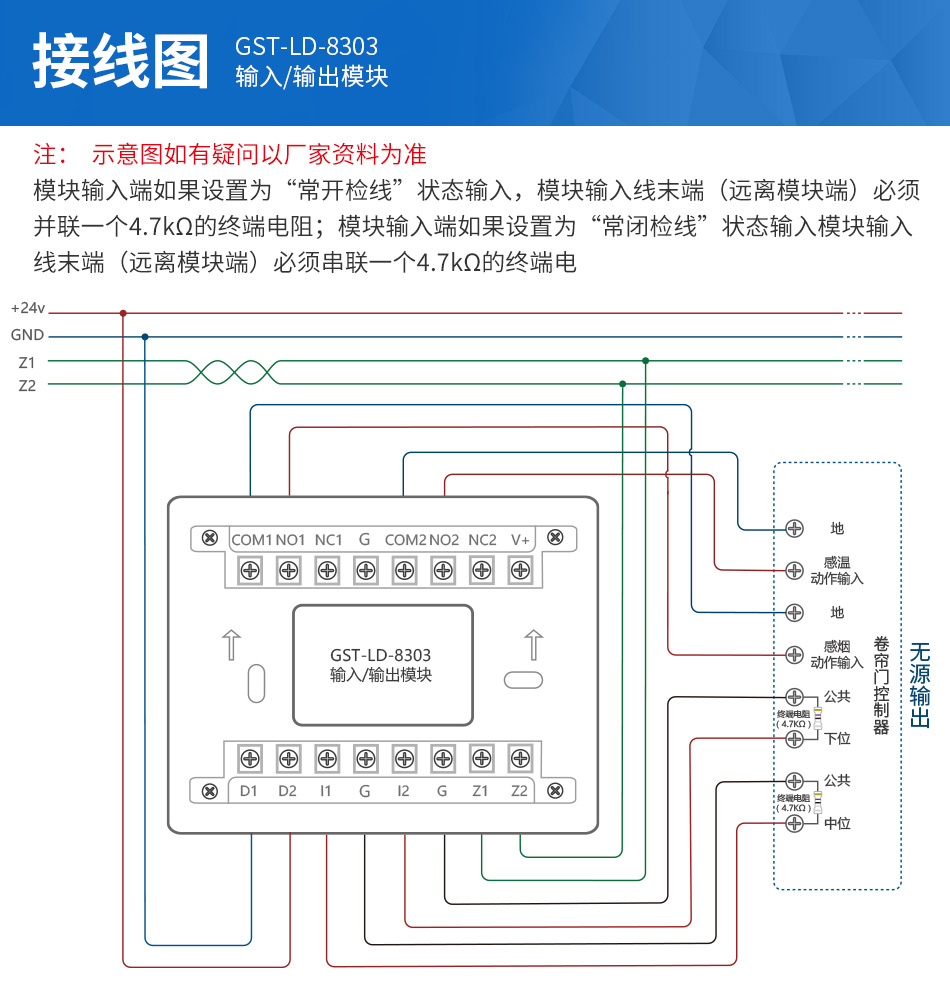

接線示意圖
