本文根據碧桂園一個實際高端住宅項目編寫，有很大的實際指導意義。

一、基礎接地

1、防雷接地的施工質量要求

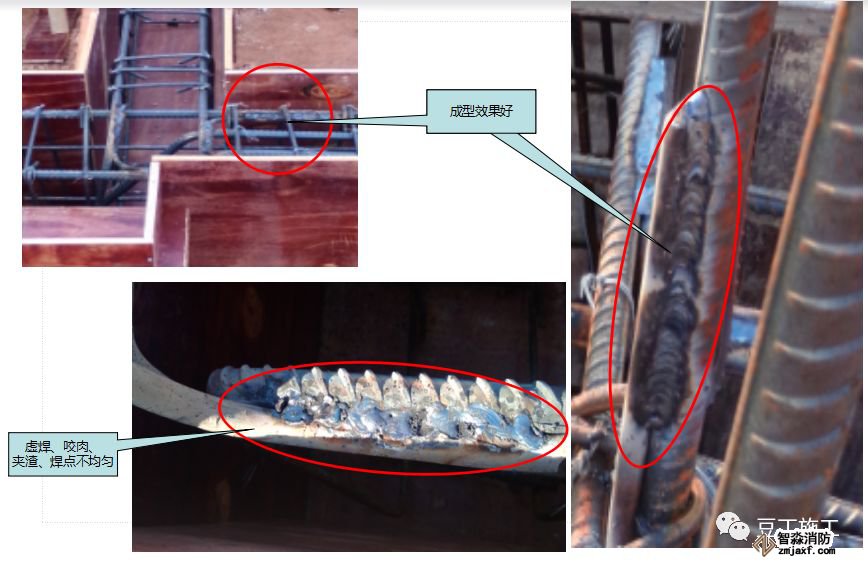

防雷接地的焊接采用搭接焊，搭接長度應符合以下規定：圓鋼與圓鋼搭接長度不應小于其圓鋼直徑的6倍，雙面施焊（當直徑不同時，搭接長度以直徑大的為準）；圓鋼與扁鋼搭接時不應小于其圓鋼直徑的6倍，雙面施焊；扁鋼與扁鋼搭接為扁鋼不應小于其寬度的2倍，不少于三面施焊（當扁鋼寬度不同時，搭接長度以寬的為準）；扁鋼與鋼管或角鋼焊接時，應緊貼3/4鋼管表面或緊貼角鋼外側兩面，上下兩面使焊。焊接點的焊縫應飽滿，不得有夾渣、咬肉、虛焊和氣孔等缺陷，焊好后應清除藥皮，焊接點除埋設在混凝土內的不作處理外，其余的焊點均需采取防腐措施：刷防銹漆一道，銀粉漆兩遍。

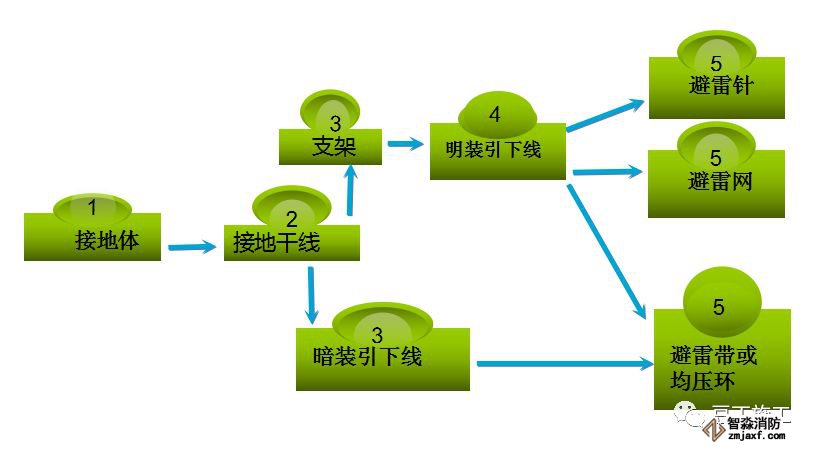

2、工藝流程

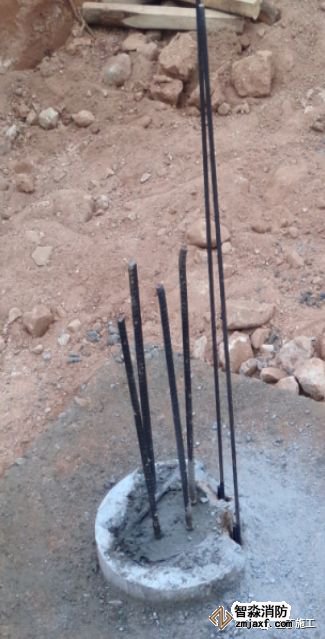

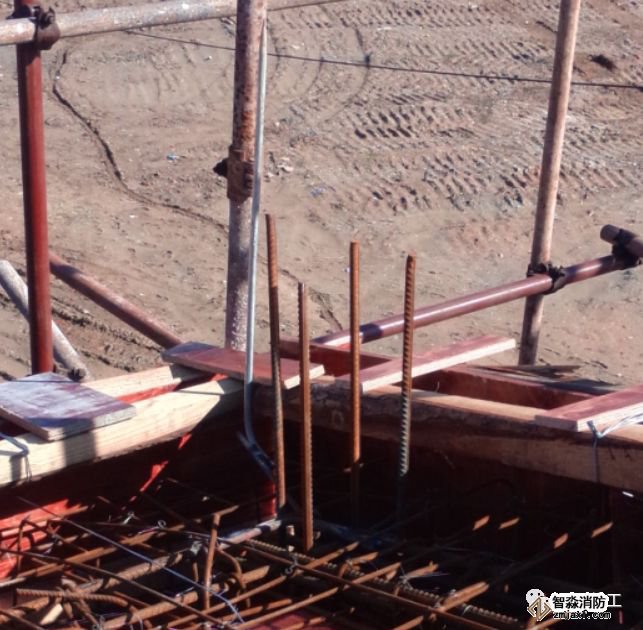

接地裝置利用建筑物基礎圈梁內（外圍）對角的二根主鋼筋焊接成環網（主筋小于ø12的須采用4根主筋），引下線與環網焊成一體。接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，做防腐處理?；A接地工程完工后，在各接地極引出線處作接地電阻測試，要求接地電阻R<1歐姆，未能達到要求時，須增加人工接地極，直到符合要求為止。

3、避雷引下線暗敷設做法

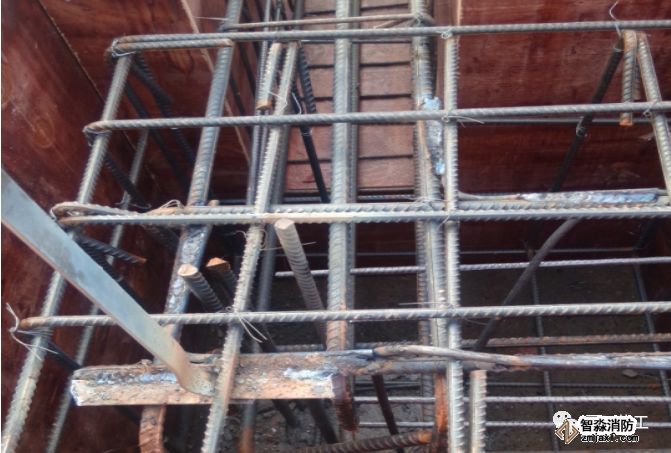

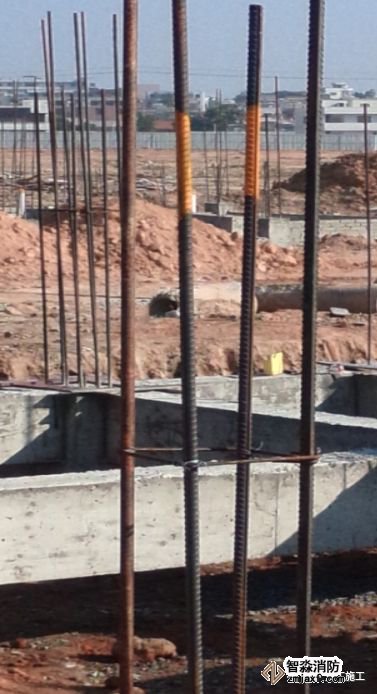

利用結構柱內主筋作引下線時，每條引下線不得少于兩根主筋，每根主筋直徑不能小于Ф16㎜,防雷引下線位置最好對稱.引下線間距：一級防雷建筑：≤18m；二級防雷建筑：≤20m；三級防雷建筑：≤25m。按設計要求找出全部主筋位置，用油漆做好標記，距室外地面0.5m處焊接斷接卡子，隨鋼筋逐層串聯焊接至頂層，并焊接出屋面一定長度的引下線Ф12㎜的鍍鋅圓鋼，以備與避雷帶連接。柱內引下線與梁內均壓環可靠焊接，采用雙面焊接，焊縫雙面焊接長度大于6D，下端與建筑物樁基鋼筋及基礎底梁鋼筋的兩根主筋焊接。每層各引下點焊接后，隱蔽之前，均應請現場施工員及監理進行隱檢，同時應填寫隱檢記錄。

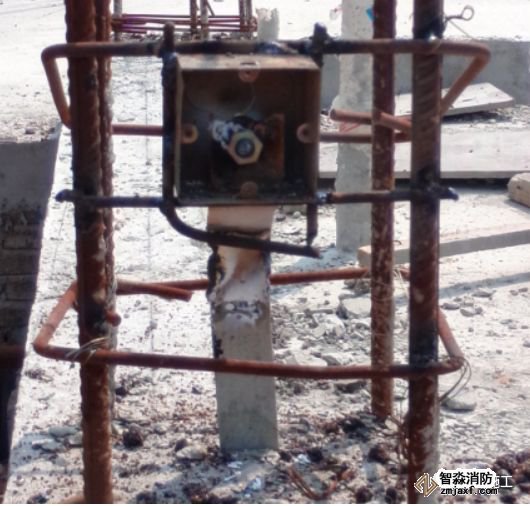

防雷測試點

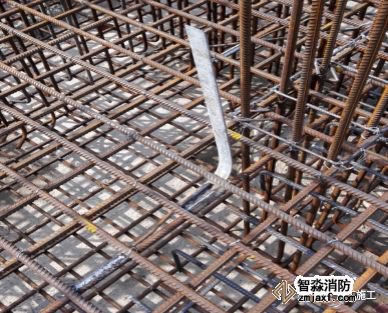

4、接地扁鋼的預埋

1）給排水、電纜、電線、煤氣進戶處（如果入戶管安裝高度比較高，其接地端子可考慮預留在頂棚處）

2）電纜、信息線、電話線進入管（見《等電位聯結安裝》（02D501-2）P12）

3）高低壓配電室（至少2個點）

4）泵房配電柜處（建議圍泵房一圈，將手臂范圍內的導電體連接，見圖集規定）

5）臨時配電箱

6）地下室落地配電箱處，室外配電箱處

7）地下室機房（通風機房、人防風機房）

8）室外配電箱（如室外廣告配電箱、屋面室外廣告配電箱）

9）室外引入的第一個配電箱（如人防配電箱）

10）電梯井

11）臨時施工電梯

5、衛生間等電位

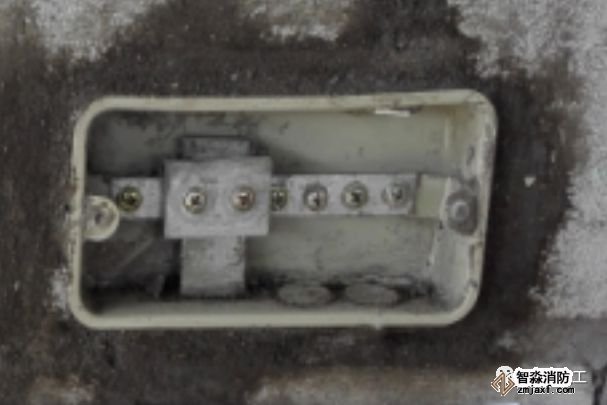

等電位做法采用衛生間四周圈梁內兩主筋焊接，衛生間底板面筋按600*600跨接焊接成網格并與縱橫圈梁鋼筋、由圈梁焊接一根-25*4鍍鋅扁鋼連接衛生間局部等電位盒（距地300mm）

二、防雷施工

1、均壓環

均壓環是高層建筑物為防側擊雷而設計的環繞建筑物周邊的水平避雷帶。在建筑設計中當高度超過滾球半徑時（一類30米，二類45米，三類60米），每隔6米設一均壓環。在設計上均壓環可利用圈梁內兩條主筋焊接成閉合圈，此閉合圈必須與所有的引下線連接。

碧桂園要求10層設一道均壓環，然后每兩層設一均壓環，其目的是便于將6米高度內上下兩層的金屬門、窗與均壓環連接。

2、避雷針

避雷針的設置規律一般是：最高點與突出點，如屋脊、檐角、平屋面女兒墻角。

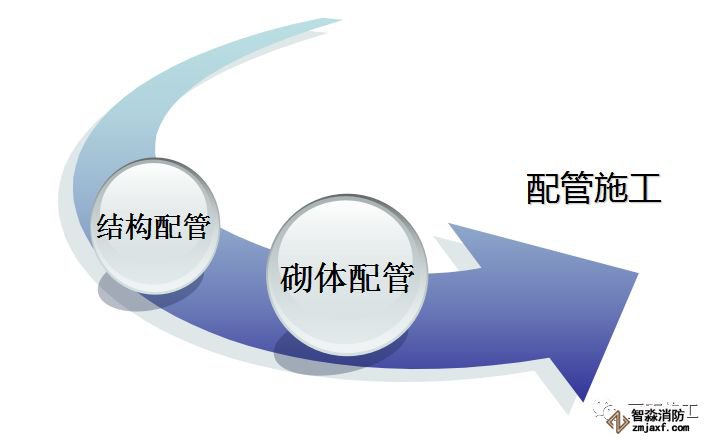

三、電氣配管

（一）結構配管

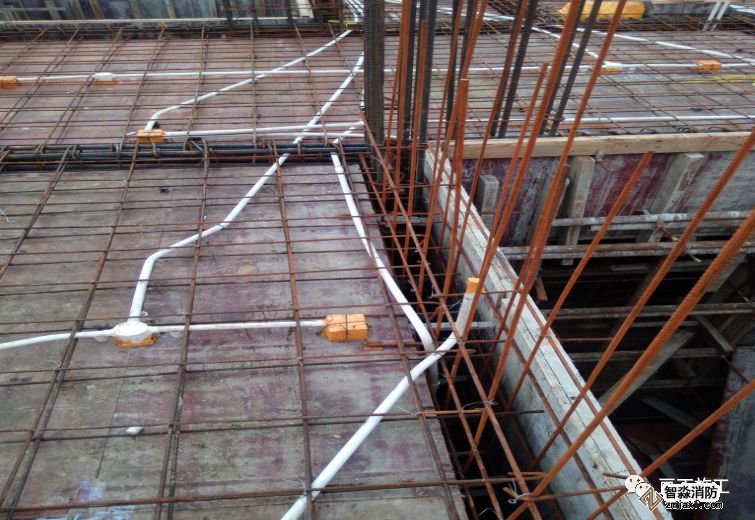

1、電氣管道預埋

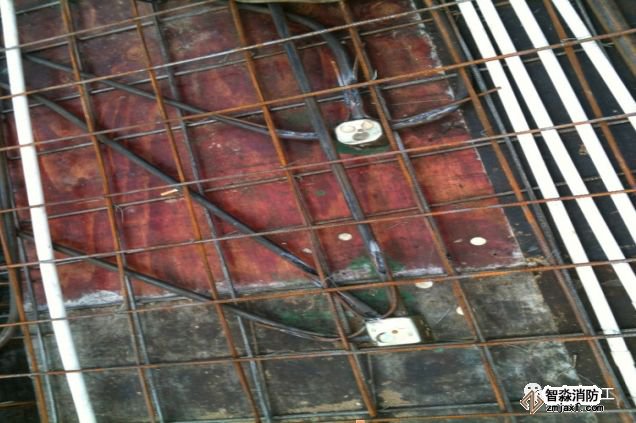

電管預埋應提前做好暗埋管的預制工作。暗埋管道應沿最短路徑敷設，盡量減少轉彎次數，管子的彎曲半徑及加轉線盒的個數應嚴格按國家規范執行。接（轉）線盒、定位必須準確，盒體端面緊貼模板，盒內用廢紙、泡沫板等物體填實,并在模板內用紅漆作上記號。

凡向上的管口和埋到砼體內的接線盒必須封堵嚴密，防止雜物進入管內。

管線與底筋用鐵絲綁扎牢固，避免線管移位損壞，PVC管路固定點的間距為不大于1m，距端頭、彎曲中點不大于500mm。

PVC管在混凝土澆筑時必須派專人值班加強保護，防止振搗時位移或損壞；值班人員必須看護至混凝土澆搗完畢，中途不得離崗，發現預埋管盒被損壞時應及時修復

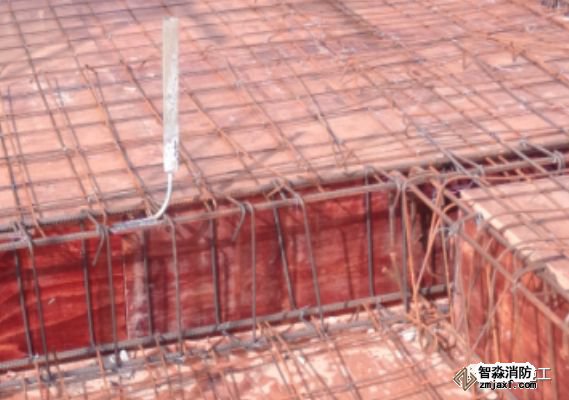

從地面彎起至板面的插座管，在澆搗混泥土時，做好支墩保護。防止電管根部被壓彎壓斷

管子進盒采用專用鎖頭（杯梳），鎖母下應塞墊塊，防止鎖母被踩脫落或斷開。本項目燈頭盒采用定制成品燈頭盒，這樣節省鎖頭，又有效的防止管盒脫落的通病。

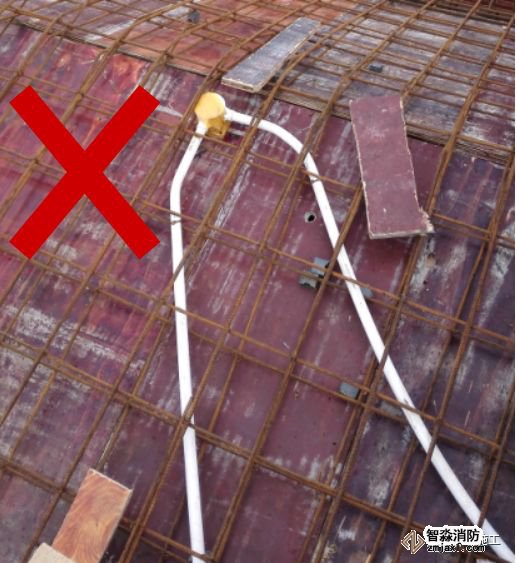

暗配管的彎取半徑不應小于管外徑的10倍；彎曲處不應有折皺、凹陷和裂縫。

混合配管時，鋼管或鍍鋅電線管在下，PVC管在上

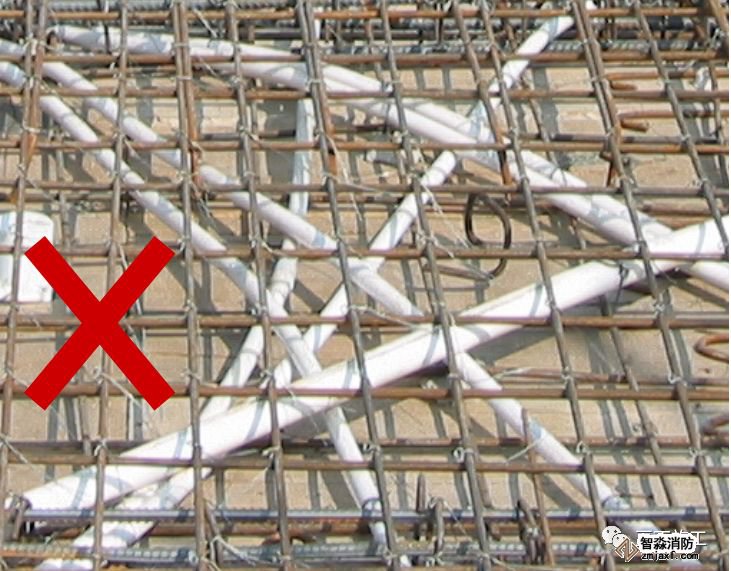

局部電線管太密集，部分線管間距少于15mm，線管重疊超過三層，影響樓板結構。

屋面電氣配管必須使用鍍鋅電線管，禁止使用PVC塑料管。

2、入戶管道與電井線槽連接

電氣豎井內入戶管與橋架連接部位需按專業排序分布，防止后期入戶線至橋架處造成交叉。

3、電氣與給排水的定位

電管、電盒避免預埋在排水管道旁，距離水管及預留洞的距離大于300mm，減少樓板漏水隱患。空調插座位置與建筑圖紙中空調預埋孔位置、空調板要相符（空調插座一般要比空調套管高100mm)。洗衣機插座與洗衣機地漏要相符。

4、開關、插座、燈位盒定位

開關、插座、燈位盒，必須嚴格按實際圖紙和規范來定位。開關插座的測量定位分為三個方面：平面位置、高度、與墻面凹凸距離。要按各種器具設計高度安裝其接線盒。對剪力墻上的線盒，以土建柱筋上的紅記頂端為50cm基準來測量，同時各接線盒之間用水平管復測標高是否一致。接線盒的平面位置必須以軸線為基準來測定，用土建墻線來復核。

門邊的開關一般應在門開的一側，開關盒與門洞邊凈距150mm（如加上門框則為200mm.）

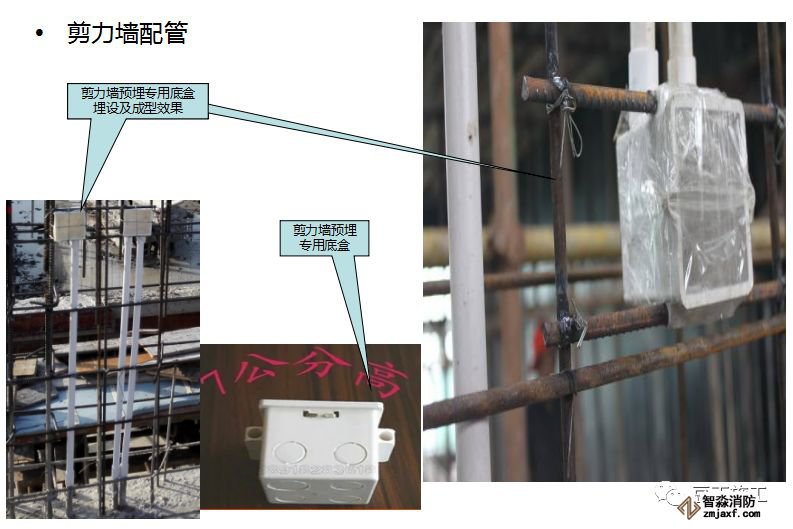

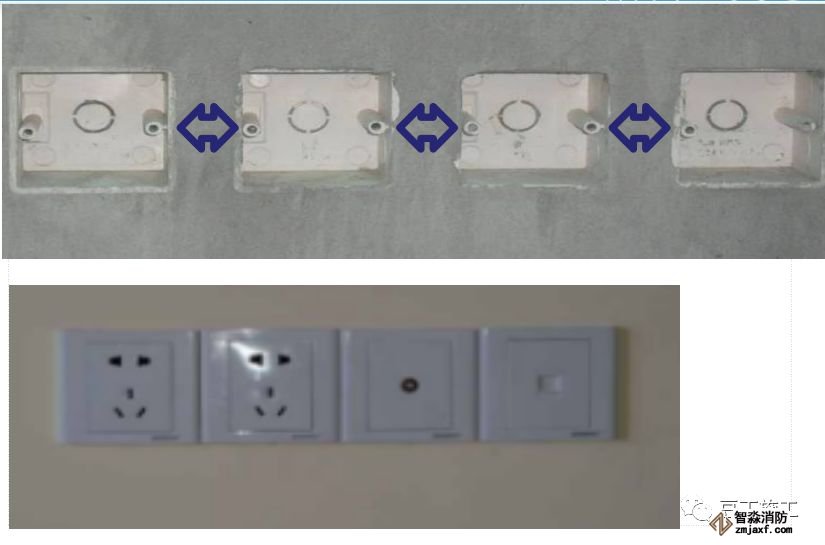

開關、插座底盒二邊定制耳朵，預埋底盒時便于加固。

5、剪力墻部位給水管配管

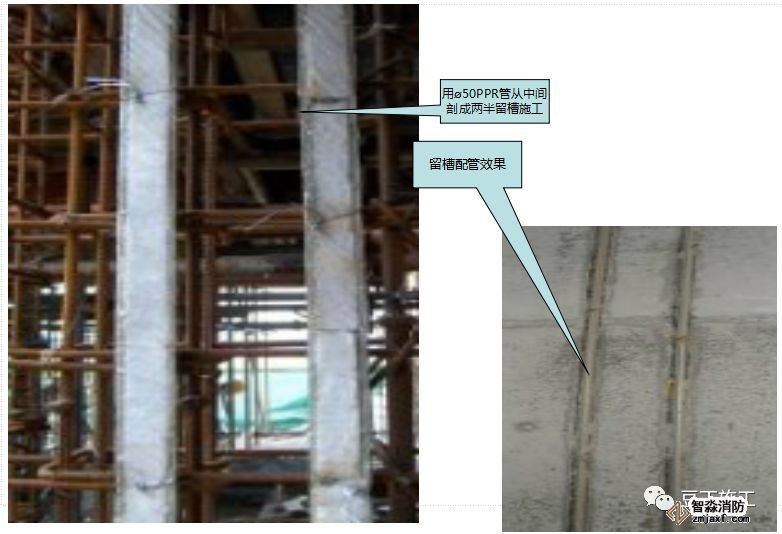

建議采用ø50PPR管從中間剖成兩半（或采用30mm厚硬性聚苯板切25-30mm寬）留槽（需覆膜便拆）；硬性冷熱水管道間距控制在150mm左右，避免共槽敷設，同時便于冷熱水混合龍頭安裝及管道交叉處理。槽模直接綁扎在鋼筋表面或釘在木模板上便于控制留槽深度。

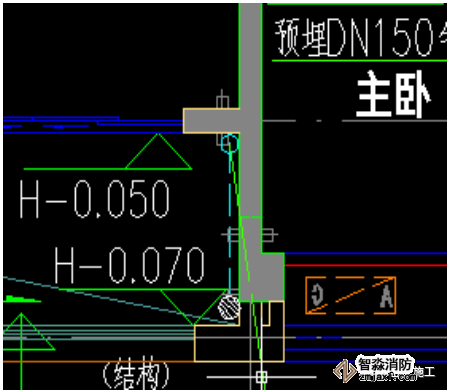

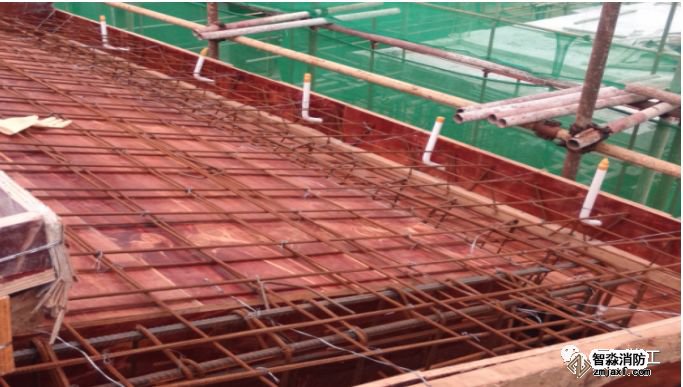

6、斜屋面滲水管預埋

7、剪力墻二次配管安裝工作注意事項

1）禁止使用切割機在剪力墻位置切割作業。

2）禁止切斷結構鋼筋。

3）剪力墻位置線盒安裝高度同固化圖一致，左右尺寸偏差≤±30mm。

4）預埋安裝完成后，立即完成洞口收邊收口封堵工作

（二）砌體配管

砌體配管，埋設深度與建筑物、構筑物表面的距離不應小于15mm。電管入盒采用專用鎖頭。電管在砌體上安裝要求用水泥釘固定。補槽后電管處貼網格布以防墻體開裂。

進入配電箱、屏的電線管路，排列應整齊，配電箱暗配的線管，埋設深度與磚墻砌體表面的距離不小于15～20mm；線管排列整齊、間距均勻（管與管之間間距≥10mm）、安裝牢固；在距配電箱底殼150～200mm范圍內設管卡，中間直線段管卡間的最大距離≤600mm；配管安裝固定完成后，線槽部分做甩漿處理然后使用細石子素混凝土找補平整，然后掛鋼絲網，鋼絲網于線槽兩邊≥100mm。管入箱、盒應采用鎖扣固定，應與管徑相吻合，要求一管一孔，不得開長孔。鐵制箱、盒嚴禁用電氣焊開孔。兩根以上管入箱、盒，要長短一致，間距均勻，排列整齊。管進盒、箱，一管一孔，先接端接頭然后用內鎖母固定在盒、箱上，在管孔上用頂帽型護口堵好管口，最后用泡沫塑料塊堵好盒子口（堵盒子口的材料可采用現場現有柔軟物件，如水泥紙袋等）。

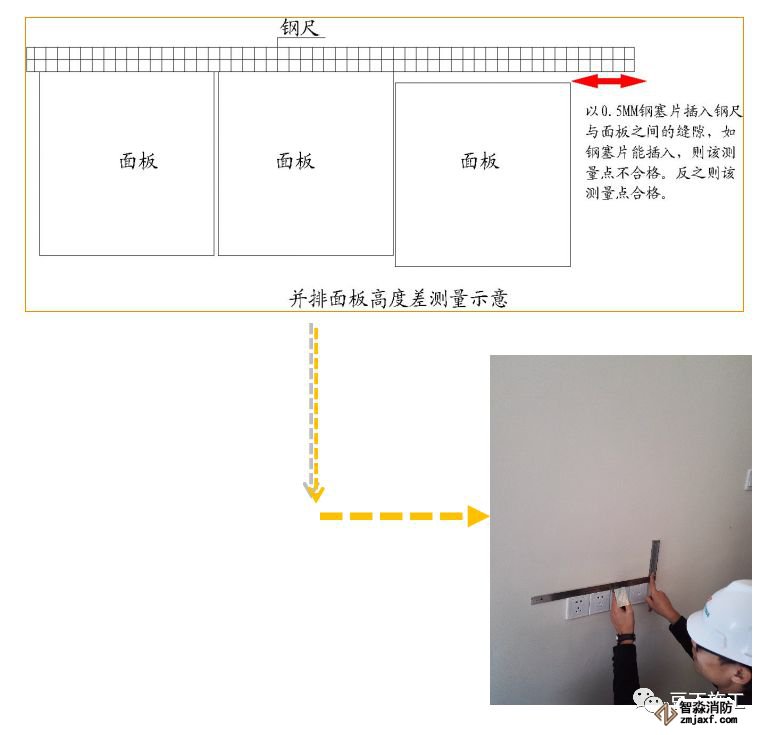

砌體配管施工前，要求土建必須在墻面打灰餅，確定墻體抹灰厚度。線盒定位標高控制采用激光墨線儀，同一室內同標高底盒標高差控制在0～5mm；并列插座開關面板高度差0～0.5mm，線盒間距25mm；廚衛間底，生活陽臺和其他功能房間底盒根據飾面材料確定出墻面距離（以相對于飾面-5mm ～0為宜）。

四、底盒定位

五、水電施工圖套圖檢查定位

水施圖和電施圖疊加，檢查洗衣機插座和洗衣機地漏是否合理；空調插座和空調孔洞及空調板是否合理。陽臺洗衣機插座和陽臺排水立管有沖突，洗衣機插座移位到另一面墻。

六、給排水——套管

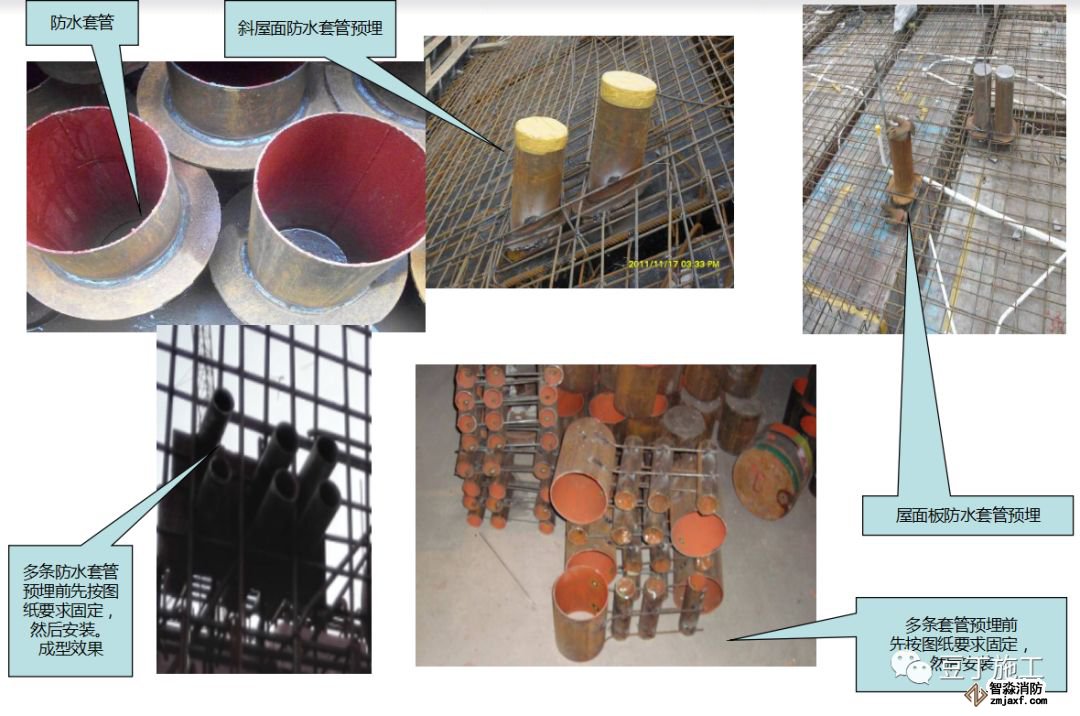

1、管道穿過地下室或地下構筑物外墻處，應采用防水套管。一般可用剛性防水套管，有振動之處應選用柔性防水套管。套管做法見給水排水標準圖集。

2、鋼套管直徑小于DN300以下時是不用設置加強筋的，管徑大于DN300時則應該設置加強筋。

3、套管安裝后，兩端必須進行封堵保護以防止雜物灌入堵塞管道。

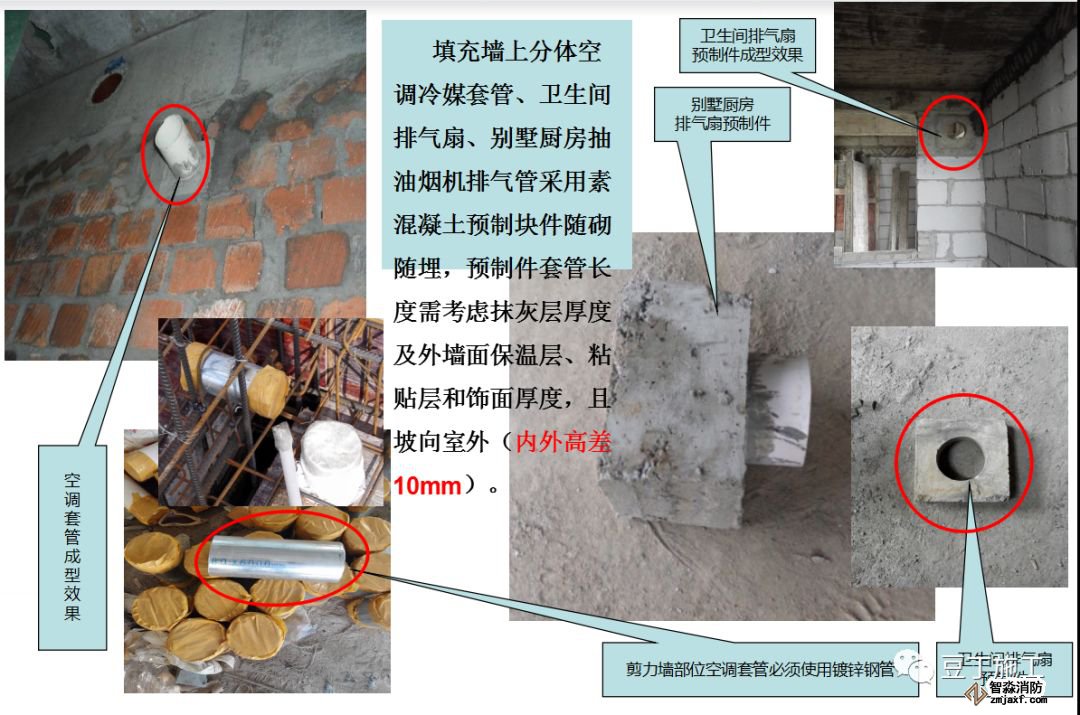

4、碧桂園要求空調套管使用預制件進行施工。

5、地下室后澆帶的位置不要預埋套管，因為后澆帶的位置墻體加厚的。

6、多根套管埋，二端采用鋼筋加固措施，防套管變形

7、套管安裝后管口兩邊應伸出墻、梁、柱面5cm -10cm，制作套管前必須對管道進行充分除銹。套管切割后需除毛刺（將切割好的鋼管的管口用打磨機除去管口毛刺）

8、電梯基坑底排水管預埋，注意管口做好封堵。

七、給排水——同層排水

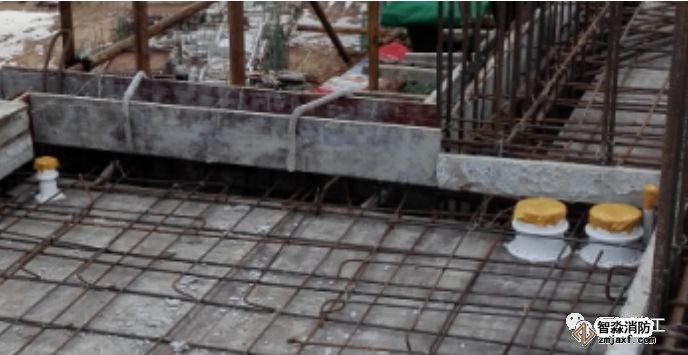

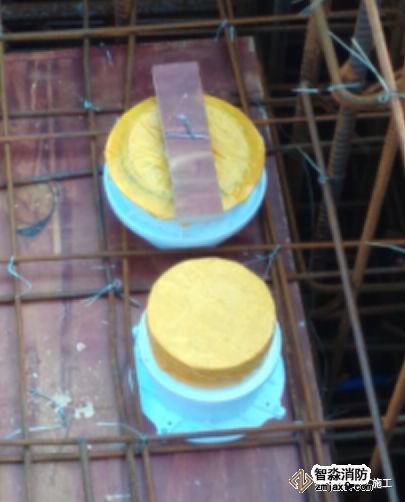

同層排水是碧桂園集團最近大力推廣的新技術，同層排水的應用即降低了工程成本（包括材料成本和人工成本），縮短了工程施工時間。同時有效的解決了排水管道結構滲水的難題。

八、給排水——給水管道砼板壓槽

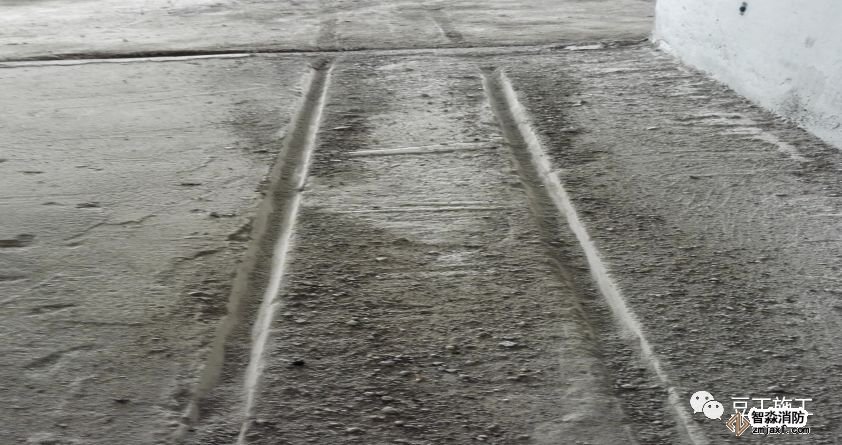

在混凝土板澆搗時，為避免后期裝修時抬高室內地面高度，施工方應按照圖紙上的管道走向進行壓槽處理，壓槽時不能壓太深，避免造成結構安全。

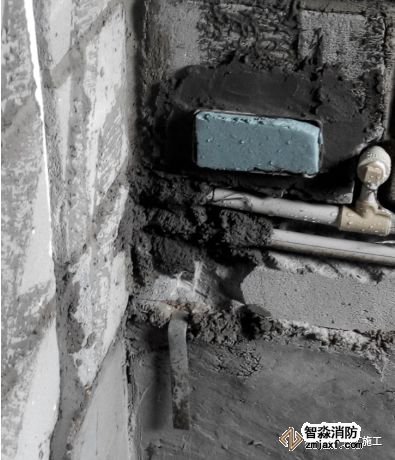

九、給排水——砌體配管

1、按圖施工，定點定位必須準確。

2、冷熱水管道必須有150mm的間距。

3、冷熱水管道出水口必須根據選用的衛生器具確定間距（碧桂園一般使用惠達品牌，管中間距28mm）；避免后期衛生器具無法安裝。

4、管井內熱水管必須做好保溫。

十、總結

（一）水電預埋前質量控制總結

1、進行質量意識的教育：

落實及貫徹碧桂園集團有關水電施工要求及規范化、標準化施工。

2、加強對班組的培訓：

班組是直接的操作者，只有他們的管理水平和技術實力提高了，工程質量才能達到既定的目標，因此要著重對班組進行技術培訓和質量教育，幫助班組提高管理水平。項目對班組長及主要施工人員，按不同專業進行技術、工藝、質量進行綜合培訓，未經培訓或培訓不合格的班組不允許進場施工。

3、做好技術交底：

在工程開工前，組織質量技術交底，將工程概況，各工序的施工方法、施工工藝及技術措施等向工長進行詳細技術交底，并向項目全體工人進行交底。

4、熟悉設計圖紙：

做好機電預留預埋施工的預控是首項基礎工作，施工人員必須熟悉設計圖紙、施工工藝等。安裝圖必須與固化后的建筑圖（開發商交付業主圖）疊圖——滿足功能需求。

5、嚴格控制設備材料的采購：首先，在碧桂園集團指定推薦品牌中選擇合格的供貨商及產品；其次，材料進場報驗，選用的材料，必須經甲方書面認可后，方可進行采購；再次，采購的各種材料、半成品按照合同及國家地方的有關規范要求，具有生產廠家提供的產品合格證、檢測報告和使用說明書。

對現場甲供材料進場同樣必須嚴格檢查，合格方可收貨。

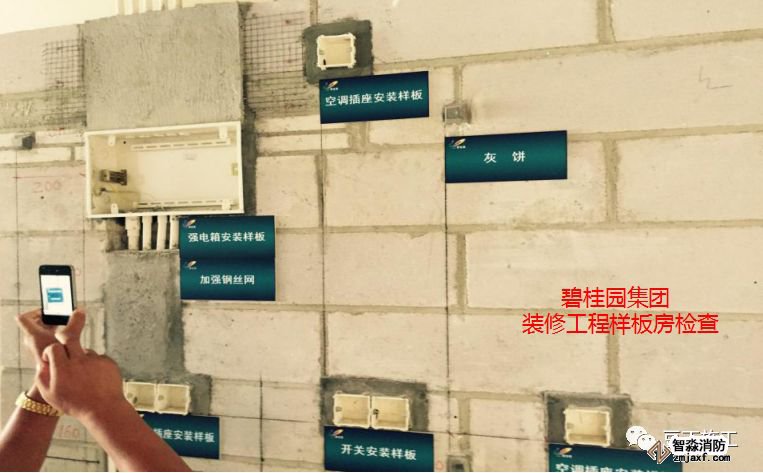

（二）樣板引路制度

1、所有施工標段進場施工前，必須首先選好樣板區的位置，并做好樣板。

2、標準層施工前必須先確定樣板間,樣板間施工完成并通過項目部驗收之后方可進行大面積施工

（三）施工節點檢查

所有施工每到一個檢查節點，施工方必須通知項目部對現場施工檢查驗收，通過驗收后方可繼續下一道工序。

防雷接地：基礎防雷接地焊接；首層均壓環、等電位焊接；標準層均壓環、等電位；屋頂層避雷網焊接。

首層、標準層水電預留預埋（線管和套管、洞口預留預埋）；室內砌體預埋（線盒、箱體安裝，砌體配管，穿墻套管安裝）。
