海灣JB-QG/QT-GST9000消防報警控制器布線安裝接線圖
海灣JB-QG/QT-GST9000消防報警控制器布線接線圖
一，技術特性：
（1） 電源：
主電:為交流220V+10%-15%
控制器備電：直流24V/24Ah，24V/38Ah 兩種密封鉛電池
聯動備電：直流24V/24Ah，24V/38Ah 兩種密封鉛電池
（2） 監控功耗=基本功耗70W（空載）+單塊回路板監控功耗6W（484 個總線設備）*回路板數
（3） 報警功耗=基本功耗70W（空載）+單塊回路板報警功耗7W（484 個總線設備）*回路板數
（4） 柜式控制器外形尺寸：
柜式外形尺寸（長×寬×高）：550mm×460mm×1715mm
琴臺式外形尺寸(單節)：555mm×863mm（包括臺面）×1273mm
琴臺式外形尺寸(雙節)：1050mm×863mm（包括臺面）×1273mm
二、結構特征、安裝與布線：

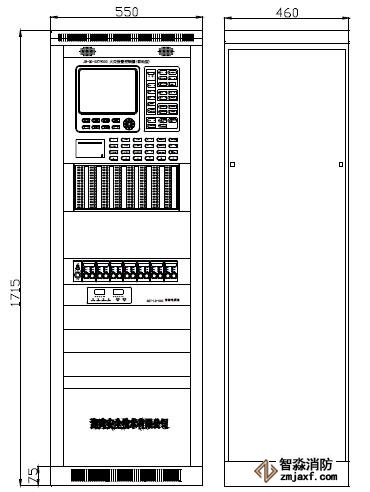

JB-QG/QT-GST9000 型火災報警控制器（聯動型）的外形尺寸示意圖如圖3-14 所示：
JB-QG/QT-GST9000火災報警控制器外形尺寸圖

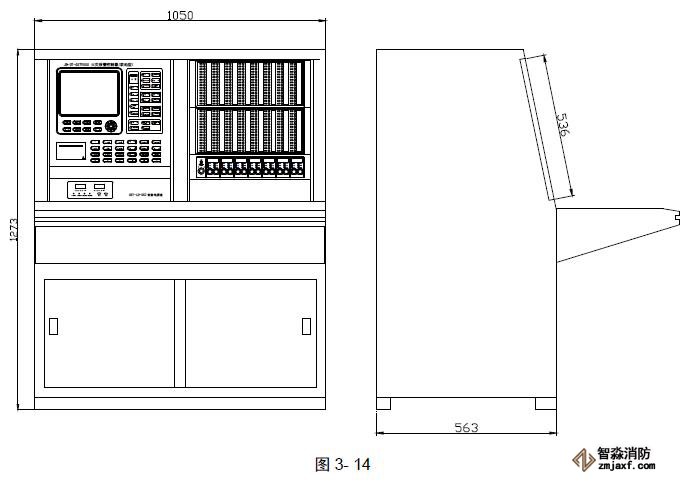

JB-QG/QT-GST9000火災報警控制器外形尺寸圖2
標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02 智能電源盤各一塊。若系統中需增加直接手動控制盤、直接控制盤及電源盤，需另外配置?？刂破靼从脩粢笠部山M成琴臺式結構。

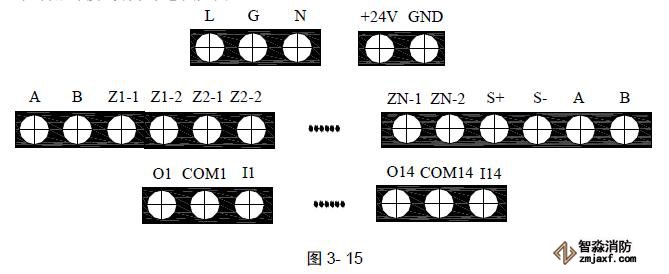

控制器外接線端子示意圖如圖3-15：
JB-QG/QT-GST9000火災報警控制器接線端子圖
其中：
L、G、N：交流220V 接線端子及機柜保護接地線端子；
+24V、GND：DC24V、6A 供電電源輸出端子；
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
S+、S-：火災報警輸出端子（報警時可配置成24V 電源輸出或無源觸點輸出）；
A、B：連接其它各類控制器的通訊總線端子；
O、COM：組成直接控制輸出端，O 為輸出端正極，COM 為輸出端負極，啟動后O 與COM 之間輸出DC24V；為實現檢線功能，O 與COM 之間接ZD-01 終端器；
I、COM：組成反饋輸入端，接無源觸點；為實現檢線功能，I 與COM 之間接4.7kΩ終端電阻。
三，布線要求：
DC24V、6A 供電電源線在豎井內采用阻燃BV 線，截面積≥4.0mm2，在平面采用阻燃BV 線，截面積≥2.5mm2，其余線路要求與JB-QB-GST500 型控制器的要求相同。
