機房布線這樣做，治愈強迫癥！

文章來源：www.ah-fd.com作者：海灣消防公司人氣：1881日期：2020-12-27 05:56:16

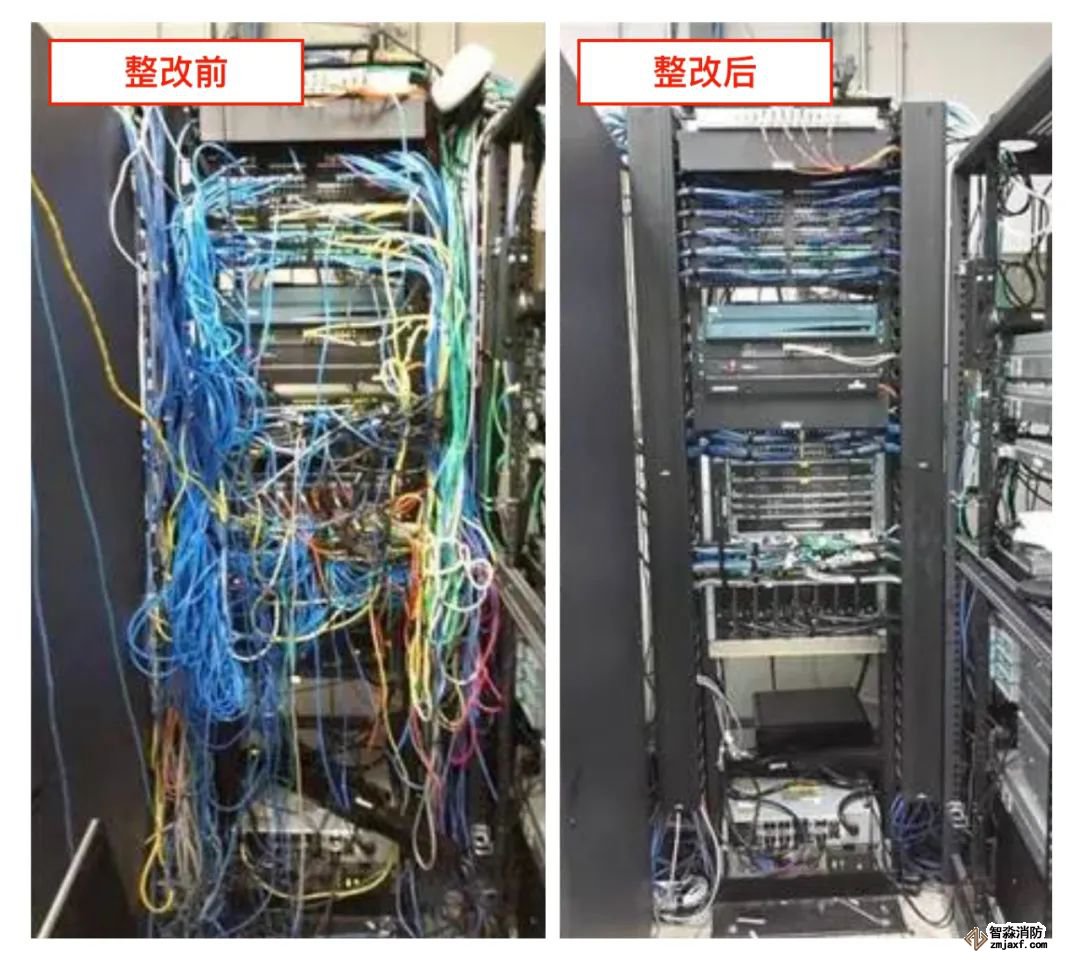

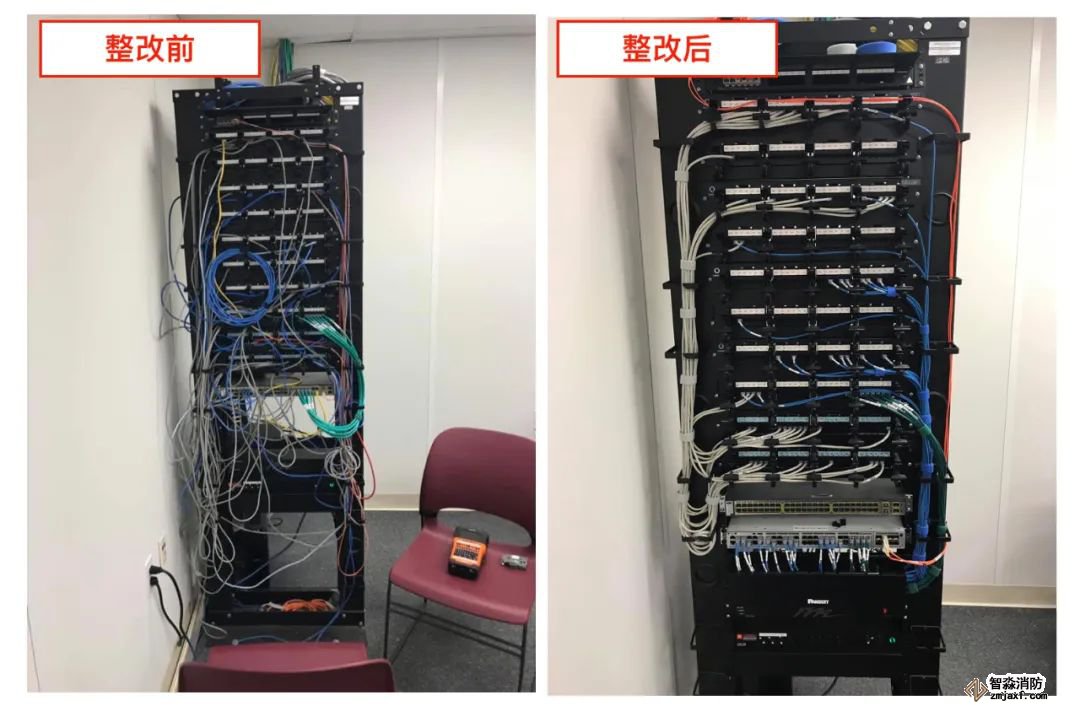

機房布線工藝做的好不好

直接反應出弱電施工的綜合水平

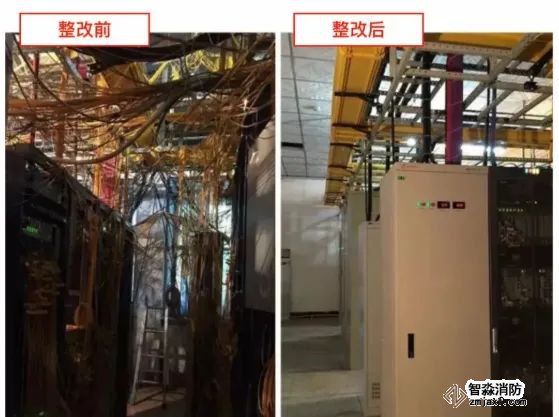

每次看到機房里

布線如盤絲洞般凌亂

就渾身不舒服

今天我們就來理一理

從白天理到天黑

成就感滿滿

強迫癥終于治愈了!

機柜走線技巧

機柜走線，怎么走得好，很大部分都在機柜結構設計階段就已經決定好了。一般機柜的走線，有如下技巧：

使用走線架

機柜走線架說白了就是有N個齒的1U或者1SU的鈑金件，齒的長度有長有短，取決于網絡設備的大小和使用線纜的轉彎半徑。

使用線橋

所謂的線橋就是在機柜中凸出的像個小橋似的半徑成型結構，可以理解為機柜板子上凸出的可以扎線的地方吧。一般線橋會出現在如下幾個地方：機柜的分艙隔板，立柱，安裝設備面板的方孔條等地方。

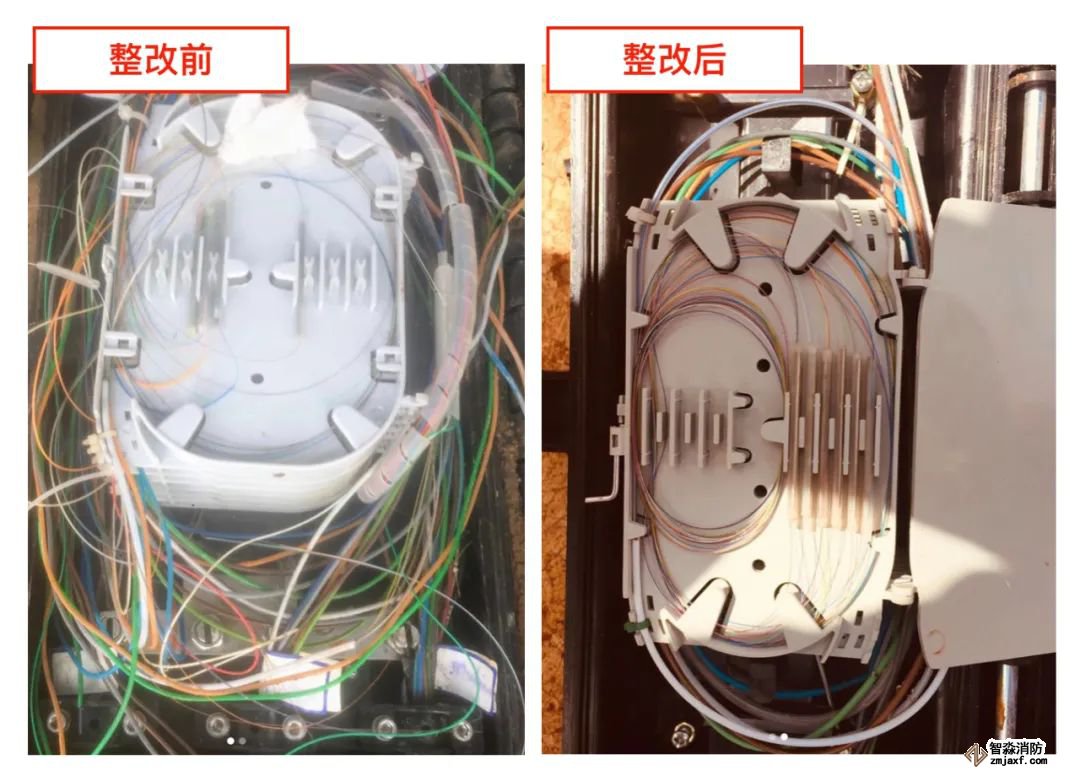

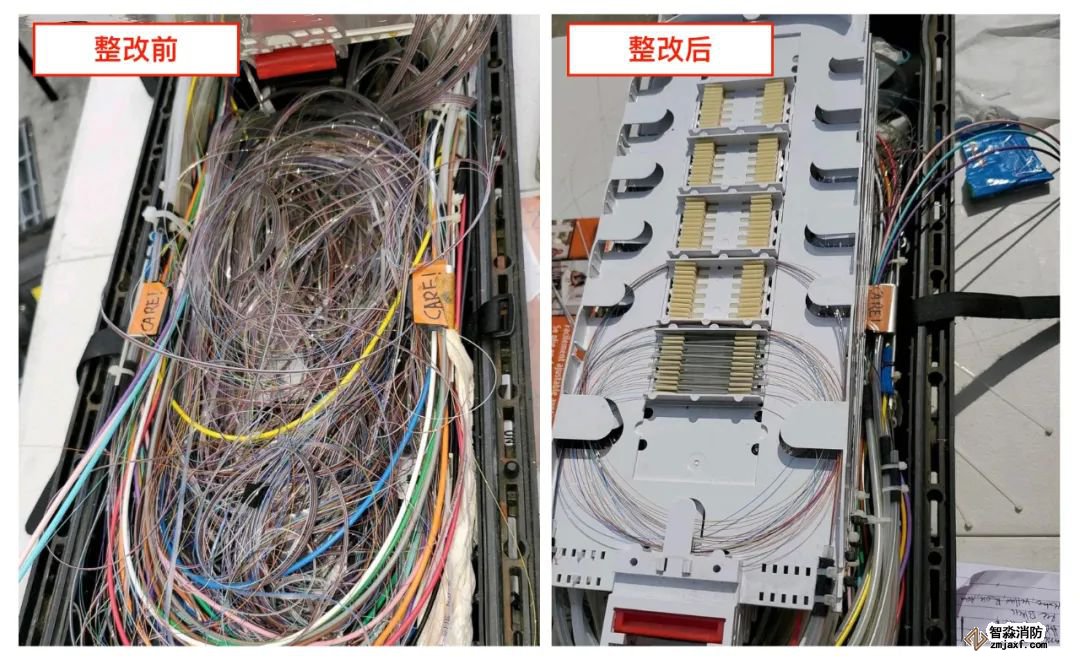

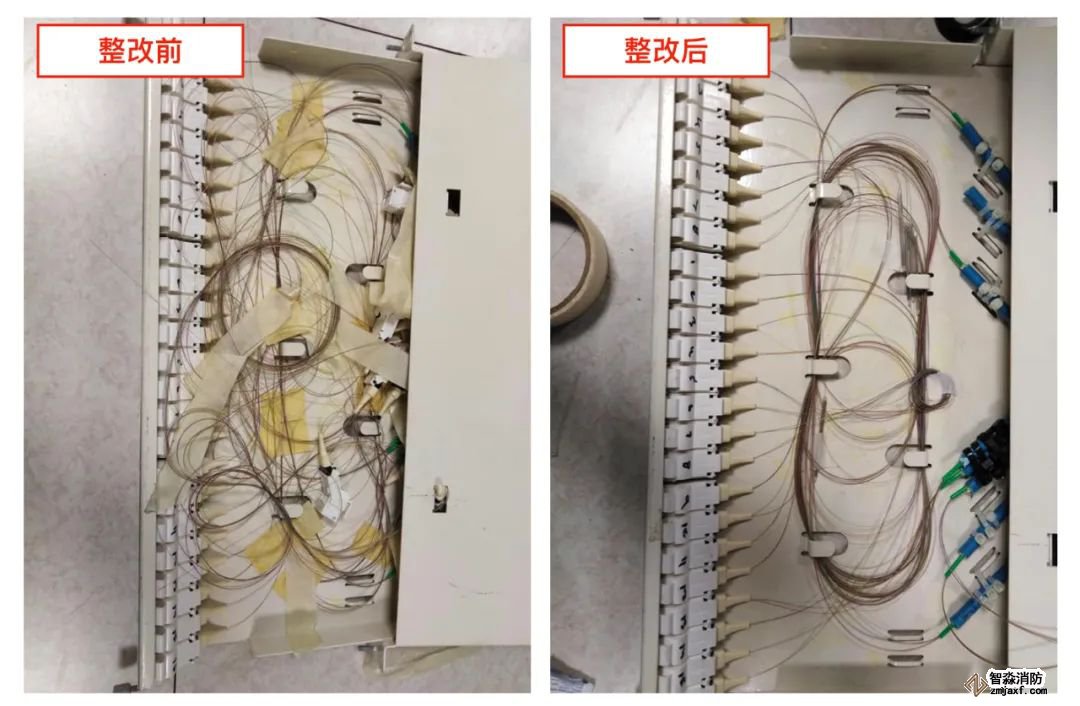

使用繞線盤

這個和走線架同理，一般用于通訊設備的光纖整理上。

靈活運用進（走）線筒

所謂的進（走）線筒，是指在不同分艙中需要走線時，分艙隔板上的走線的地方。一般進（走）線筒出現在兩個需要相互隔絕的艙，如設備艙與電池艙之間。

使用扎帶和標簽

這個上面在基本方法里面也提到了，很重要，扎帶使用簡易靈活，而標簽則使得走線后容易辨識，減少維護的難度。

機房理線工藝解讀

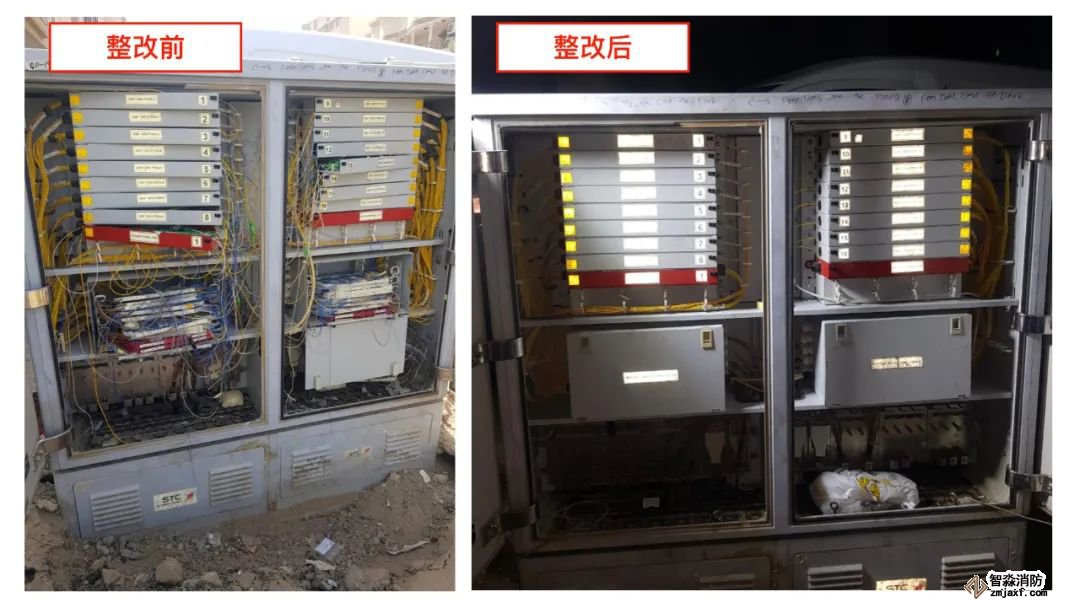

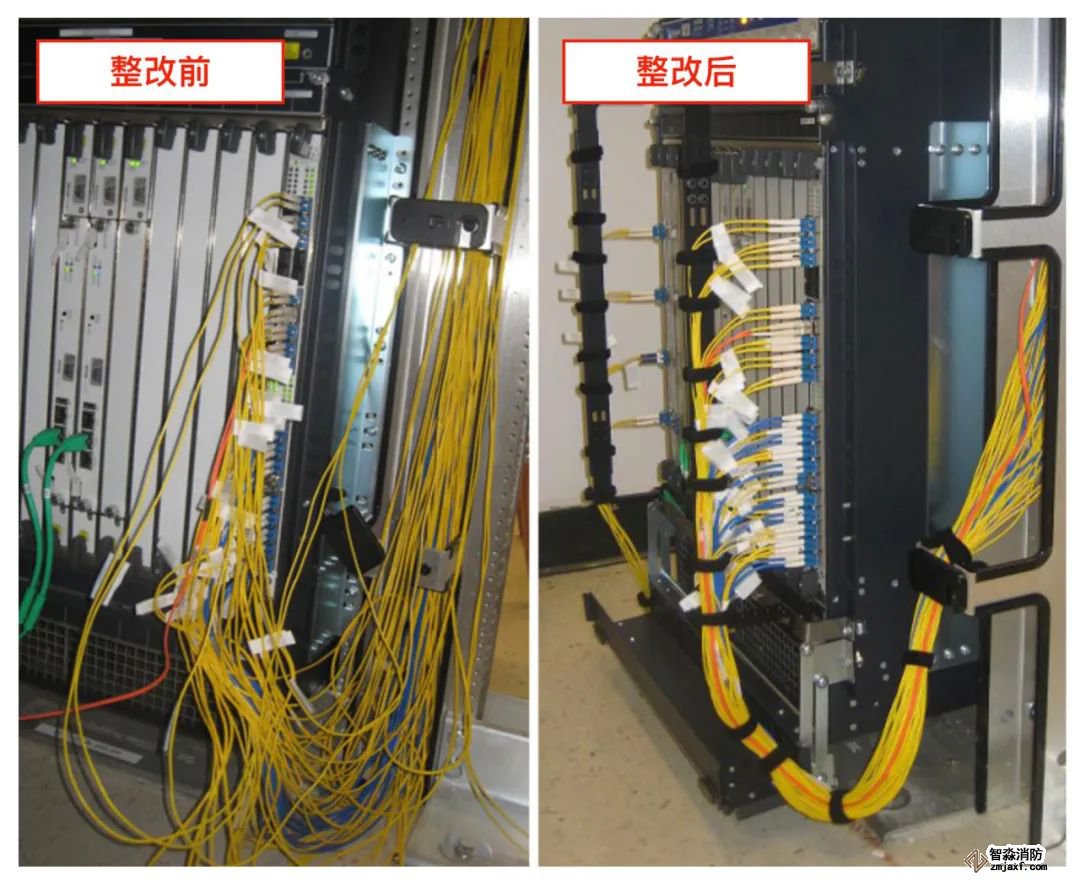

設備柜內跳纖配線、跳線、理線及標簽要求

設備柜走線要美觀，捆扎均勻，橫平豎直，標簽粘貼要整齊美觀，說明要準確清晰。

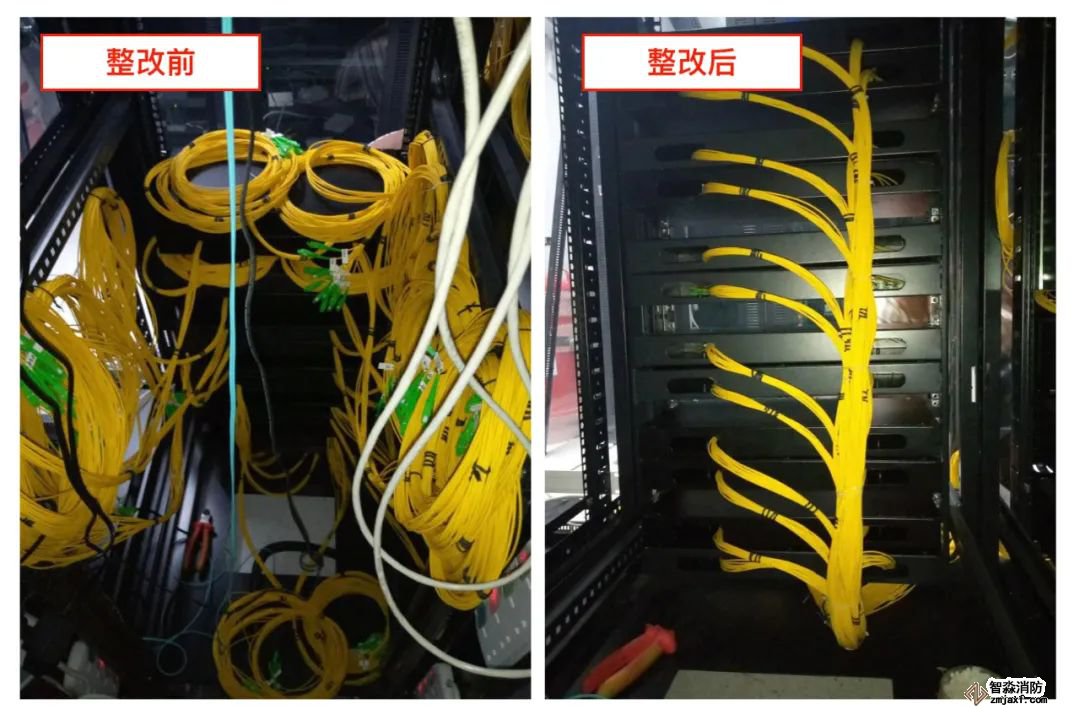

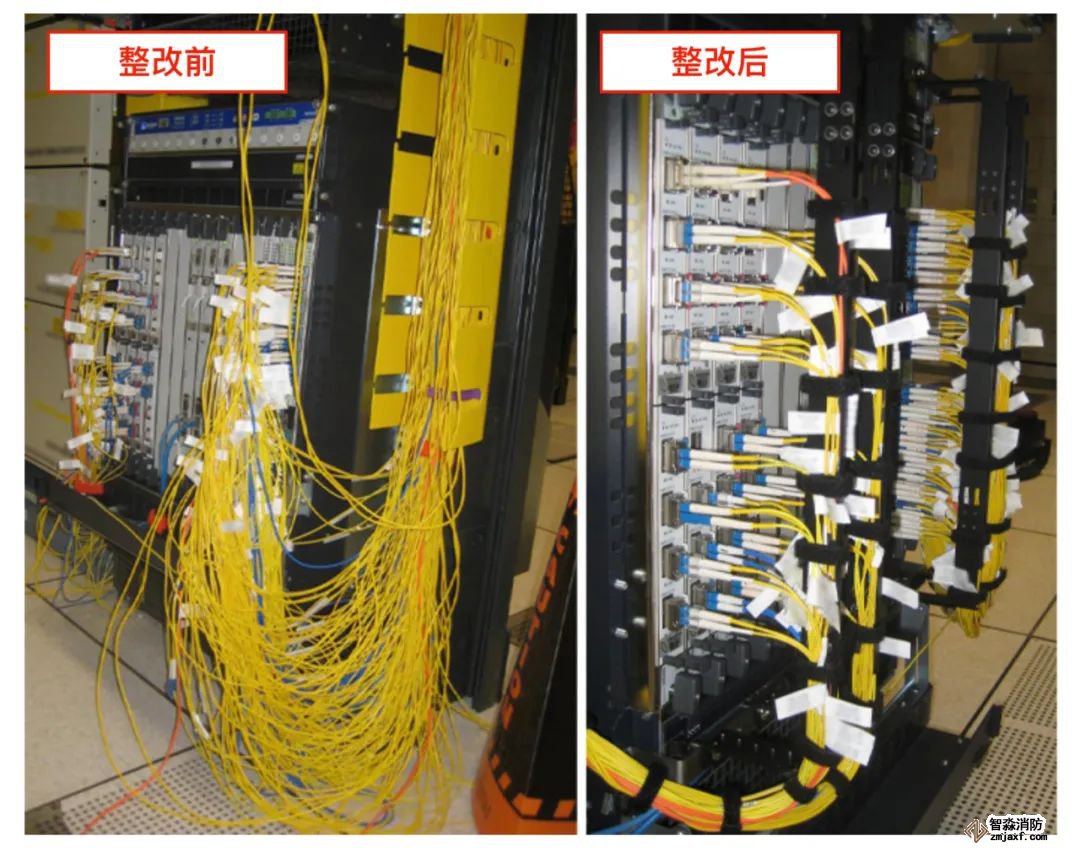

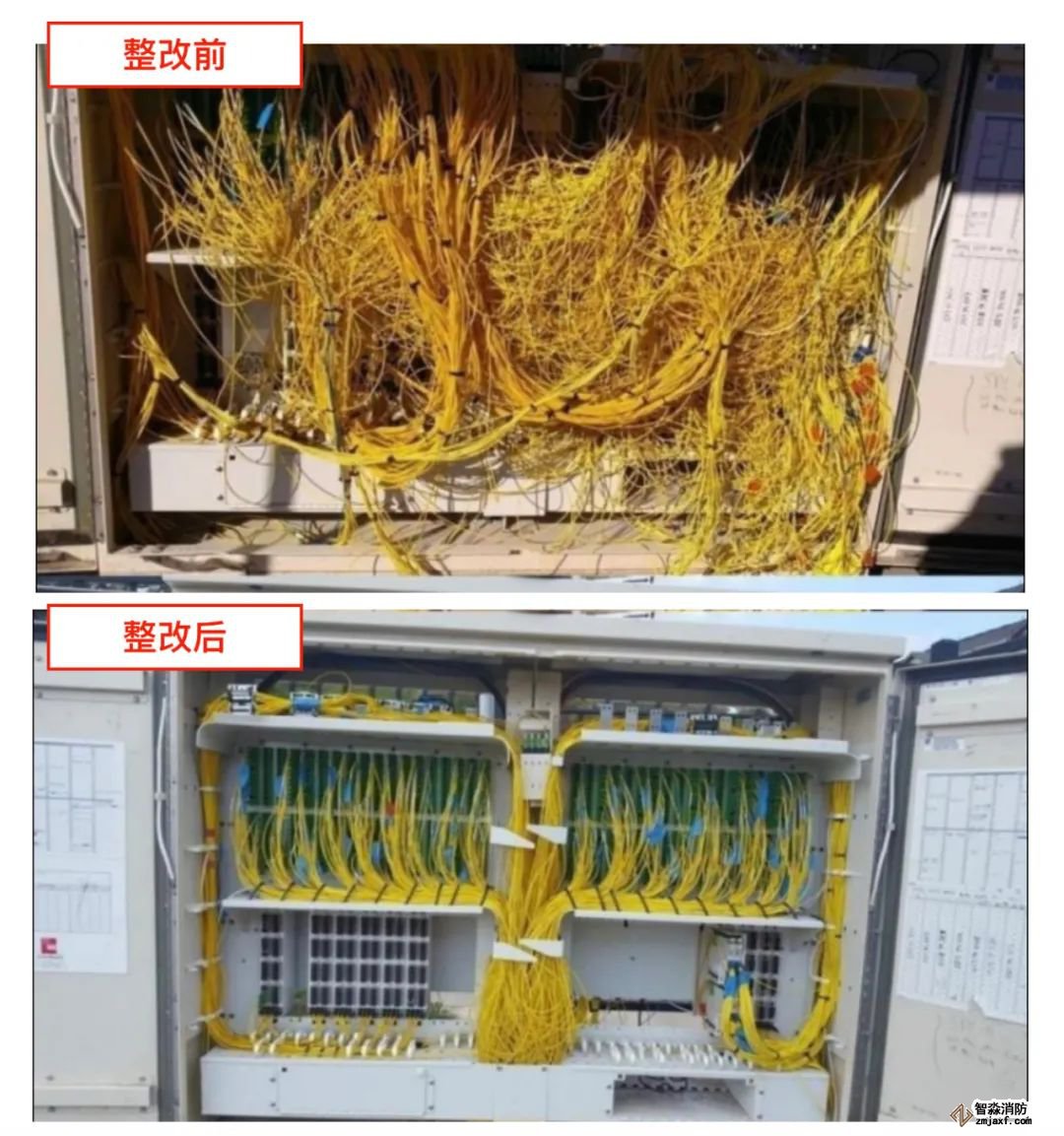

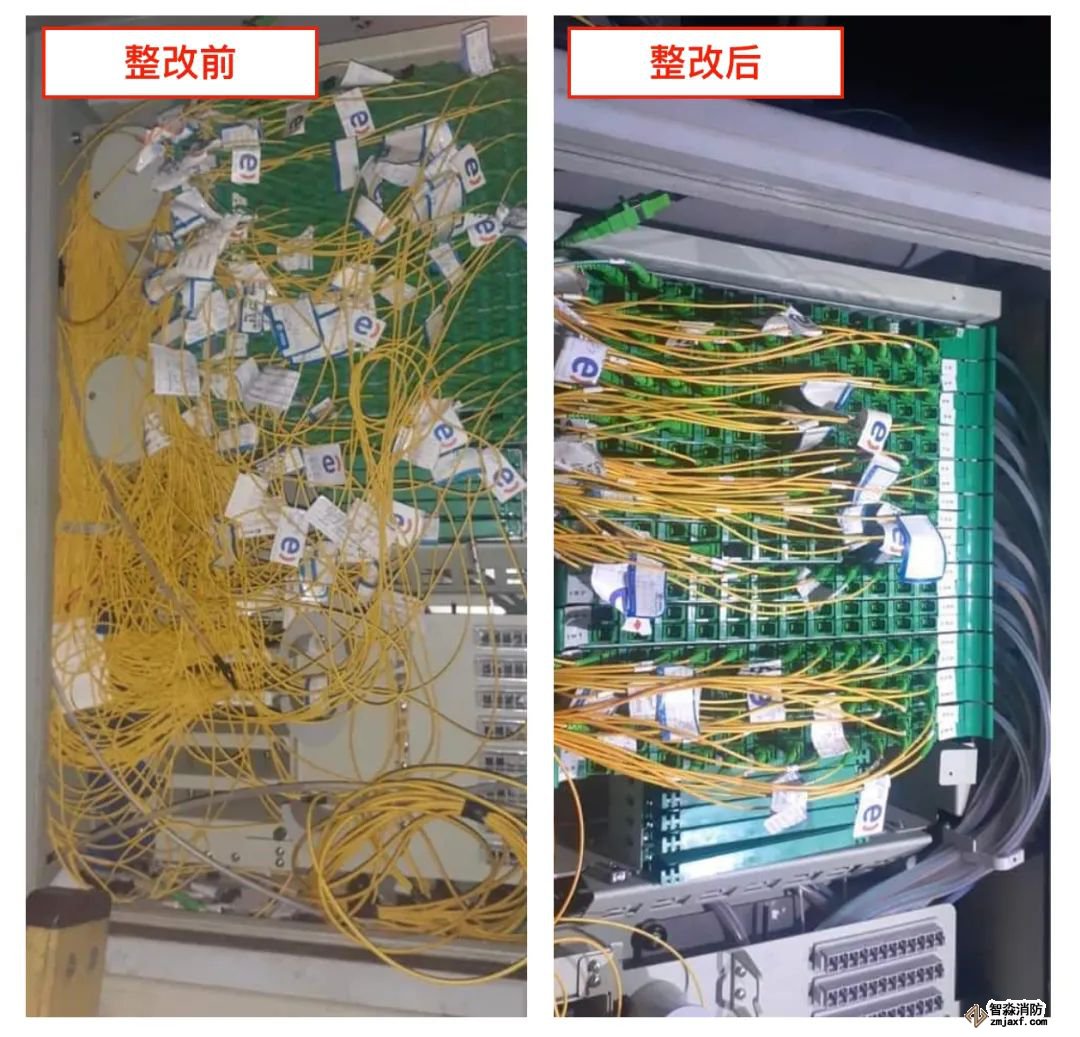

ODF柜內跳纖配線、跳線、理線及標簽要求

設備柜與ODF柜內所有跳纖不宜綁扎過緊使跳纖受到擠壓或尾纖彎曲導致光衰過大；綁扎材料要求使用魔術帶（自粘帶）；不允許使用尼龍?jiān)鷰А?/span>

機柜后電源線要求

電源插排與設備電源插頭連接要牢固，市電輸出和UPS輸出標示要明確。
