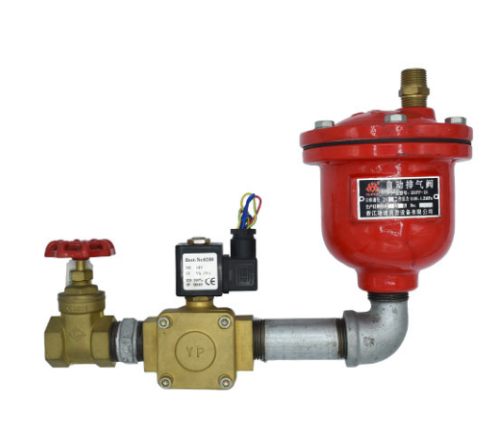

快速排氣閥作為消防自動噴水滅火系統中關鍵的組件，能夠迅速排除管道內的空氣，保證系統在火災發生時能夠及時啟動并提供水源。為了確?？焖倥艢忾y在緊急情況下能夠可靠運行，通常在其前安裝電動閥，并通過消控室的手動控制盤進行聯動控制。本文將深入探討快速排氣閥前的電動閥與消控室手動盤之間的連接方式，分析不同的連接方案，并探討其優缺點。

連接方式的設計原則必須圍繞著保證系統的可靠性、可操作性、以及符合相關的消防規范。電動閥與消控室手動盤的聯動，旨在賦予消防人員在必要時手動控制快速排氣閥的能力，作為自動控制的有效補充，進一步提升消防系統的安全性。

一、電動閥的類型與選擇

在連接方式的討論之前，首先需要明確電動閥的類型。常見的電動閥類型包括：

• **電磁閥：**利用電磁力驅動閥芯開關，動作迅速，但通?？趶捷^小，適用于較小的管道。

• **電動蝶閥：**利用電動執行器驅動蝶板旋轉，口徑較大，適用于較大的管道，且啟閉速度相對較快。

• **電動球閥：**利用電動執行器驅動球體旋轉，密封性能好，適用于需要較高密封性的場合。

選擇電動閥的類型應根據管道尺寸、壓力、流體特性、啟閉速度等因素綜合考慮。對于快速排氣閥前的電動閥，通常選用電動蝶閥或電動球閥，以滿足大口徑管道的要求。

二、電動閥與消控室手動盤的連接方式

電動閥與消控室手動盤的連接方式主要分為以下幾種：

1. 直接控制方式:

• **原理：**消控室手動盤直接提供電壓信號給電動閥的電動執行器，控制閥門的開關。手動盤上設有獨立的開關按鈕，按下按鈕時，電流流經電動閥的執行器，驅動閥門打開或關閉。

• **連接方式：**手動盤的輸出端口直接連接至電動閥的控制回路，通常需要配備中間繼電器，以放大信號并實現隔離。

• **優點：**線路簡單，成本較低，易于維護。

• **缺點：**安全系數較低，容易受到外部干擾，且只能實現簡單的開關控制，無法反饋閥門狀態。如果線路故障，可能導致電動閥無法正常工作。

2. 信號傳輸與邏輯控制方式:

• **原理：**手動盤輸出開關信號至消防報警主機(或PLC控制系統)，主機根據設定的邏輯控制電動閥的開關。同時，電動閥也將其狀態信號(例如，閥門已打開、閥門已關閉)反饋至主機。

• **連接方式：**手動盤與消防報警主機(或PLC控制系統)通過信號線連接，電動閥的控制信號和狀態信號也連接至主機。主機通過編程實現手動盤和電動閥之間的聯動控制。

• **優點：**安全系數高，抗干擾能力強，能夠實現復雜的邏輯控制，例如，只有在系統壓力達到一定值時才能開啟電動閥。同時，能夠監控電動閥的狀態，并將狀態信息反饋至消控室，方便維護管理。

• **缺點：**線路復雜，成本較高，需要專業的編程和維護人員。

3. 基于消防模塊的控制方式:

**原理：** 在消防報警主機中配置專門的消防模塊，例如輸入模塊和輸出模塊。 手動盤的動作觸發輸入模塊，主機根據預設程序通過輸出模塊控制電動閥的開關。 電動閥的狀態信號也通過輸入模塊反饋給主機。
*   **連接方式：**  手動盤的開關信號連接到消防模塊的輸入端，消防模塊的輸出端連接到電動閥的控制回路，電動閥的狀態信號連接到消防模塊的另一個輸入端。
*   **優點：**  相對信號傳輸與邏輯控制方式更加規范化，易于安裝和維護，且符合消防規范的要求。 消防模塊通常具有自檢功能，可以及時發現線路故障。
*   **缺點：**  依賴于消防模塊的功能和性能，靈活性相對較差。

三、安全措施與注意事項

在電動閥與消控室手動盤的連接過程中，必須采取必要的安全措施，以確保系統的安全可靠運行：

1. **電氣隔離：**電動閥的控制回路與消防報警主機(或手動盤)之間必須進行電氣隔離，以防止高壓竄入低壓控制回路，造成設備損壞或人身傷害?？梢允褂弥虚g繼電器或光耦等隔離器件。

2. **過載保護：**電動閥的電源回路必須配備過載保護裝置，例如熔斷器或斷路器，以防止電路過載，造成設備損壞或火災。

3. **接地保護：**電動閥的金屬外殼必須可靠接地，以防止靜電積累和漏電，確保人身安全。

4. **防雷保護：**在雷雨多發地區，需要在電動閥的電源回路和信號回路加裝防雷保護裝置，以防止雷擊損壞設備。

5. **電纜選型：**電動閥的控制電纜必須選用阻燃電纜，且電纜的截面積應滿足電流承載要求。

6. **標識清晰：**所有連接線纜和接線端子都必須有清晰的標識，以便于維護和排查故障。

7. **定期檢查：**定期檢查電動閥的運行狀態，檢查線路連接是否牢固，以及消防報警主機(或手動盤)的功能是否正常。

8. **符合規范：**連接方式的設計必須符合相關的消防規范，例如《自動噴水滅火系統設計規范》(GB 50084)等。

電動閥與消控室手動盤的連接方式是消防自動噴水滅火系統中至關重要的一環。不同的連接方式各有優缺點，應根據具體的應用場景和預算成本選擇合適的方案。無論采用何種連接方式，都必須遵循安全第一的原則，采取必要的安全措施，確保系統的可靠運行。

未來，隨著智能化技術的不斷發展，電動閥與消控室手動盤的連接方式將更加智能化和網絡化。例如，可以采用物聯網技術，將電動閥的狀態信息實時上傳至云平臺，方便遠程監控和管理。此外，可以利用人工智能技術，對消防系統進行智能分析和預測，提前發現潛在的安全隱患。
