1.【條文】5.3.1.5控制器應具有中文功能標注和信息顯示，按鍵與指示燈應采用圖1或圖2的設置方式，指示燈點亮?xí)r，應采用常亮的方式指示工作狀態。按鍵的尺寸不應小于12 mm×12 mm，或直徑不應小于12mm，按鍵的間隔不應小于10 mm?？刂破鞑痪邆鋯?dòng)延時、反饋、監管、屏蔽等指示燈時，其他指示燈應保持圖1或圖2的排列順序。

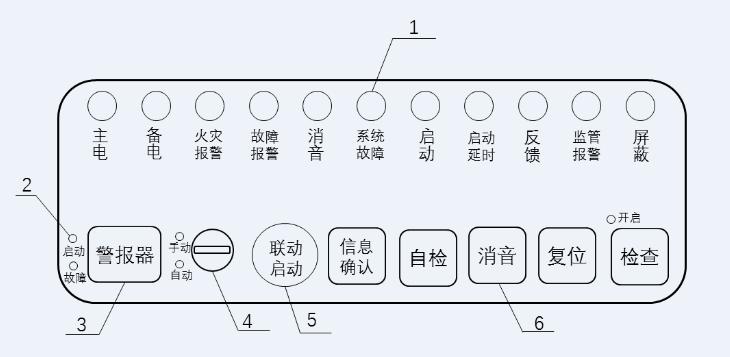

圖1 按鍵與指示燈橫向設置

　　標引序號說明：

　　1、2——指示燈；

　　3、5、6——按鍵；

　　4——鑰匙開關。

【問題1】自復位鑰匙開關與按鍵的間隔是否需要滿足10mm的要求。

　　【解答】自復位鑰匙開關與按鍵的間隔需要滿足10mm的間距要求。

【問題2】按鍵間隔不小于10mm，是指兩個按鍵的中心間距還是邊沿間距。

　　【解答】邊沿間距滿足不小于10mm的要求。

【問題3】控制器設計了“自檢”指示燈，能否放置在圖1、圖2的面板中。

　　【解答】圖1、圖2的面板應嚴格按照標準的要求設計，其余指示燈可在控制器的其他位置進行布置。

【問題4】控制器不具備啟動延時、反饋、監管、屏蔽等指示燈時，可否保留物理指示燈，標注備用。

　　【解答】可以。可不進行標注或標注“備用”。

【問題5】圖1、圖2中的框線是否需要印在面板上。

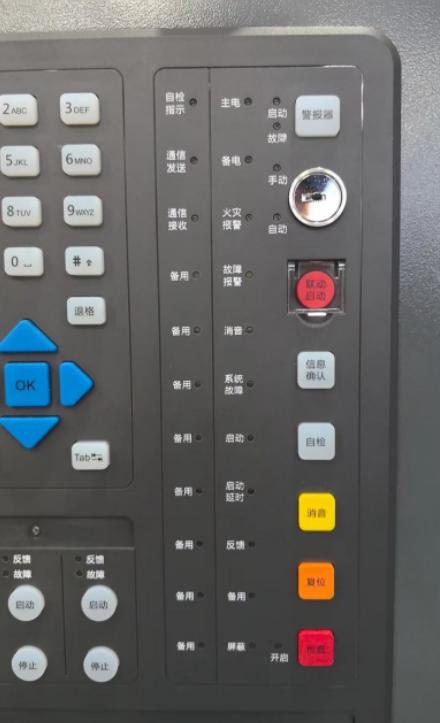

　　【解答】在操作面板上應采用標準中圖1或圖2所示框線方式、或如下圖所示的獨立成區并具有明顯界限方式等，能夠?qū)D1或圖2規定的操作指示區域與其他功能按鍵和指示燈區域明顯區分開。

【問題6】面板的絲印能否同時具有中英文標注。

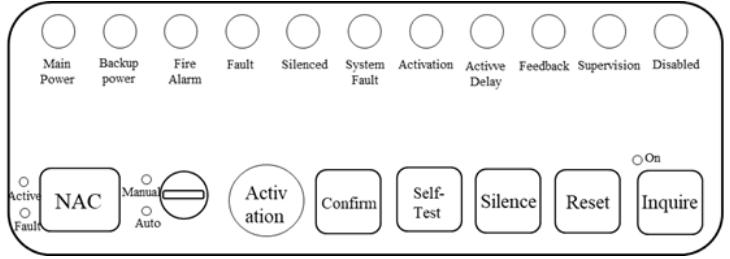

　　【解答】標準規定了中文標注的內容，可在中文下面同時標注對應的英文。英文標注建議按照以下翻譯：

【問題7】手自動鑰匙開關，是兩種狀態還是三種狀態。

　　【解答】均可。

2.【條文】5.3.7.4控制器應能顯示備用電源的電壓和電量。當控制器串接電池組額定電壓大于或等于12V時，控制器應對電池（組）分段保護并顯示每段電池（組）的電壓，每段電池（組）額定電壓不應大于13V，且在電池（組）充滿電時，每段電池（組）電壓均不應小于額定電壓。當任一段電池電壓小于額定電壓的90％時，控制器應發出故障報警聲、光信號并指示相應的部位。

【問題1】顯示每段電池（組）的電壓如何要求，數值、電量條、百分比是否滿足。

　　【解答】電壓應采用數值方式顯示。電量可采用數值、電量條和百分比等方式。

【問題2】能否采用單節24V的電池。

　　【解答】不可以。

3.【條文】5.3.8開關和按鍵

　　開關和按鍵應在其上或靠近的位置清楚地標注出其功能。操作按鍵時，應發出提示音。

【問題1】發生系統故障時，操作按鍵是否發出提示音。

　　【解答】發生系統故障時，操作按鍵可不發出提示音。

【問題2】按鍵提示音是否可以采用操作按鍵時產生機械音的方式。

　　【解答】按鍵提示音應采用電子信號發出提示音。

4.【條文】5.4.2.3控制器應設置獨立的信息確認按鈕（鍵）?？刂破鲬?yīng)能通過操作信息確認按鈕（鍵）逐條確認接收到的故障信息和火災報警信息，并對已確認的信息進行標識。

【問題1】對確認信息進行標識可否采取變換顏色或變換黑底白字和白底黑字的方式。

　　【解答】可以采用該方式進行顯示。

5.【條文】5.4.2.4控制器應設置獨立的聯動啟動控制按鈕（鍵）。聯動啟動控制按鈕（鍵）應采用直徑不小于12 mm的圓形紅色按鈕（鍵），并具有防止誤操作的措施，且不應采用密碼保護的方式。當控制器處于手動控制狀態時，手動操作聯動啟動控制按鈕（鍵），應能按已接收的火災報警信號，啟動滿足設定控制邏輯的聯動控制信號。

【問題1】“聯動啟動控制按鈕具有防止誤操作的措施，且不應采用密碼保護的方式”這段描述，控制器面板上不采用按鍵帽這種物理防誤觸的方式，而是采用此按鍵按下后，在屏幕上進行再次確認的方式是否符合要求？

　　【解答】在屏幕上進行再次確認的方式，不屬于防止誤操作的措施，不符合標準的要求。

【問題2】集中機的聯動啟動控制按鈕是否需要控制區域機的啟動。

　　【解答】操作集中機的聯動啟動控制按鈕需要能夠控制啟動區域機中滿足聯動控制邏輯的輸出。

6.【條文】5.4.2.5具有聯動控制功能的控制器的控制輸出應滿足GB 16806的要求。其他控制器應設置不少于2點且不多于5點的控制輸出，用于控制火災報警傳輸設備和消防聯動設備等設備，并滿足下述要求：

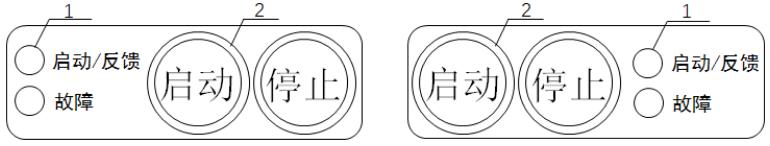

圖3 控制開關橫向布局

　　標引序號說明：

　　1——指示燈；

　　2——帶燈按鍵；

【問題1】圖3、圖4中的邊框線是否需要印在操作面板上。

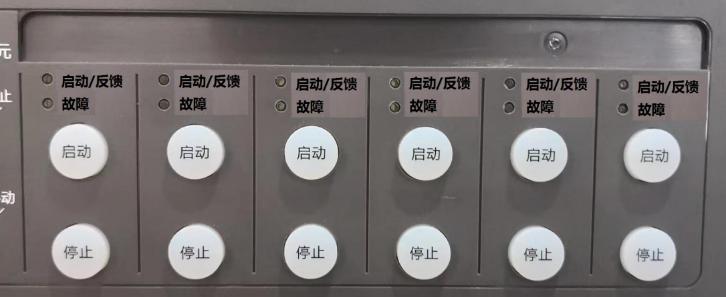

　　【解答】需要印上圖中的框線或采用如下圖所示的獨立成區并具有明顯界限的方式等能夠?qū)D3或圖4規定的操作指示區域與其他按鍵和指示燈區域明顯區分開。

【問題2】停止按鍵燈是否上電時就要點亮？還是按鍵后才點亮？

　　【解答】停止按鍵燈應按照以下要求設計：

　　 (1)開機或復位后，停止按鍵燈處于熄滅狀態。

　 　(2)受控設備啟動后，操作“停止”鍵，停止按鍵燈點應點亮，保持至復位或再次操作“啟動”鍵。

【問題3】第e)項中停止?fàn)顟B(tài)通過顯示器來顯示，是要求通過停止事件顯示，還是顯示受控設備的停止?fàn)顟B(tài)？

　　【解答】通過停止事件。

【問題4】MCU不能正常工作時候，是否要求按鍵聲音。

　　【解答】不要求。

7.【條文】5.4.2.12控制器在機箱內設有消防聯動控制器、防火門監控器、電氣火災監控設備、可燃?xì)怏w報警控制器、消防設備電源狀態監控器和應急照明控制器時，各設備應有自己獨立的回路與控制功能，且各項功能不應影響控制器的火災報警功能和非故障部位的火災報警控制功能。

【問題1】火災報警控制器和消防聯動控制器設立在同一個機箱內、獨立的回路與控制功能如何理解。

　　【解答】應分別設置火災報警控制器的報警總線和控制功能、消防聯動控制器的聯動總線和控制功能。

8.【條文】5.4.8.2集中控制器應能接收和顯示來自各區域控制器的火災報警、火災報警控制、故障報警、自檢以及可能具有的監管報警、屏蔽、延時等各種完整信息，進入相應狀態，并應能向區域控制器發出控制指令。

【問題1】區域機自檢，集中機是否需要進入自檢狀態。

　　【解答】區域機自檢時，集中機應點亮自檢指示燈，并顯示正在進行自檢的區域機編號和自檢狀態。

9.【條文】B.1.1.2控制器每產生一次新的數據記錄的同時，控制器運行數據存儲單元應同步記錄對應的年、月、日、時、分、秒等時間信息；并應具有按照時間順序提供導出記錄信息的功能。

【問題1】是否需要在運行數據存儲單元中嚴格按時間順序存儲？

　　【解答】不需要。標準規定運行數據存儲單元需要記錄時間信息，數據導出時需要具有按照時間順序?qū)С鲇涗浀墓δ堋?/p>

10.【問題】如何理解標準中提到的：具有聯動控制功能的控制器、控制器在機箱內設有消防聯動控制器。

　　【解答】設置6組及以上直接控制輸出的控制器即為火災報警控制器機箱內設有消防聯動控制器，同時屬于具有聯動控制功能的火災報警控制器。
